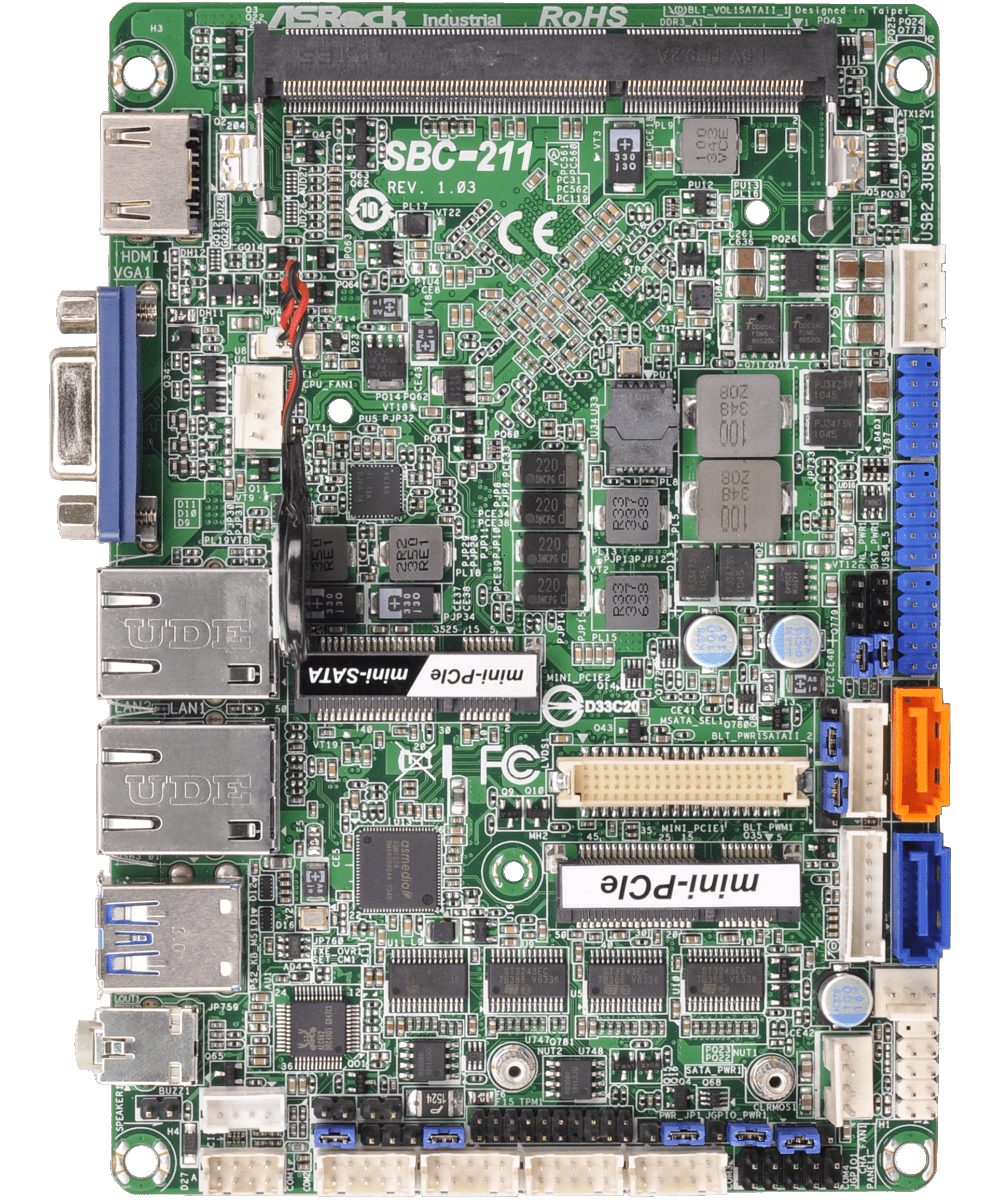

SBC-211M SBC 3.5

  • Intel® Baytrail / Baytrail-I SoC Processor E3826
  • Supports Single Channel DDR3L SO-DIMM 1333, up to 8GB
  • 4 x COM
  • 1 x HDMI, 1 x D-Sub, 1 x LVDS
  • 2 x USB 3.0, 6 x USB 2.0, 2 x SATA2
  • 1 x mini-PCIe, 1 x mSATA (shared)
  • 2 x Realtek Lan
  • 1 x TPM Header
  • 9~36 V DC-in (4-pin DC-in PWR Con)
产品型录
产品规格

Form Factor

Dimensions 3.5"SBC (5.8-in x 4.0-in, 14.7 cm x 10.2 cm)

Processor System

CPU Intel® Baytrail / Baytrail-I SoC Processor E3826, DC, 1.46 GHz, 7
Chipset SoC

Memory

Technology Single Channel DDR3L 1333 MHz
Capacity 8GB
Socket 1 x SO-DIMM

Graphics

Controller Intel® Gen7 Intel® Graphics DX 11, OGL3.2
HDMI Supports max resolution up to 1920 x 1200
VGA Supports max resolution up to 1920 x 1200
LVDS Supports max resolution up to 1920 x 1200@60Hz
MultiDisplay Triple Display

Expansion Slot

mini-PCIe 1 x Half size with PCIe x1 and USB 2.0
mini-PCIe/mSATA 1 x Full size with SATA2 and USB 2.0

Audio

Interface Realtek ALC662/897 HD, High Definition Audio. Line-out

Ethernet

Controller/ Speed 10/100/1000 Mbps
Connector 2 x Realtek RTL8111G-CG/RTL8111H-CG

Rear I/O

HDMI 1
VGA 1
Ethernet 2
USB 2 x USB 3.0
Audio 1 (Line-out)

Internal Connector

USB 6 x USB 2.0
COM 3 x COM (RS-232), 1 x COM (RS-232/422/485)
GPIO 4 x GPI, 4 x GPO
TPM 1 x Header
LVDS 1
SATA PWR Output 1
Speaker Header 1

Storage

SATA 2 x SATA2 (3.0Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 9-36V DC-In (4-pin DC-in PWR Con)
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
1 x HEATSINK 147*102.2mm (13G070194000AK)
1 x COM Cable (14G000000310AK)
1 x SATA Data Cable (14G00010107DAK)
1 x SATA Power Cable (14G000100410AK)
1 x DC power jack,L=150 (14G000600900AK)
Bulk Package 2 x SCREW FOR WIFI CARD (13G020305011AK)

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

支援下载

操作系统:

说明 操作系统 日期 下载
说明 Intel Smart Connect utility ver:1.0.7 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 Adobe Reader ver:9.0 操作系统 Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 Realtek Lan driver ver:7136_02232021 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 VGA driver ver:36.15.0.1091 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 Microsoft .NET Framework 4.5 操作系统 Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 Realtek high definition audio driver ver:9126.FF00 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 Realtek Teaming driver ver:2.0.4.0 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2021-04-15 下载
说明 [Beta] Realtek Lan driver ver:10047_02232021 操作系统 Win 10 x 64 , Win 10 Date 2021-04-14 下载
说明 [Beta] Realtek Lan driver ver:7136_02232021 操作系统 Win 7 x 64 , Win 7 Date 2021-04-14 下载
说明 [Beta] Realtek Lan driver ver:8082_02232021 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 Date 2021-04-08 下载
说明 [Beta] VGA driver ver:15.33.37.4242_PV 操作系统 Win 10 Date 2020-06-09 下载
说明 [Beta] Intel Sideband Fabric Device ver:1.70.305.16316 操作系统 Win 10 Date 2020-06-09 下载
说明 [Beta] Realtek high definition audio driver ver:7560 操作系统 Win 10 x 64 , Win 10 Date 2020-05-21 下载
说明 [Beta] INF driver ver:10.1.1.8 操作系统 Win 10 x 64 , Win 10 Date 2020-05-21 下载
说明 [Beta] Realtek Lan driver ver:10006 操作系统 Win 10 x 64 , Win 10 Date 2020-05-21 下载
说明 [Beta] Realtek Teaming driver ver:2.0.2.7 操作系统 Win 10 x 64 , Win 10 Date 2020-05-21 下载
说明 [Beta] Intel Sideband Fabric Device ver:604.10125.2655.573 操作系统 Win 10 x 64 Date 2020-05-21 下载
说明 [Beta] Intel Trusted Execution Engine ver:1.1.4.1145 操作系统 Win 10 x 64 , Win 10 Date 2020-05-21 下载
说明 [Beta] VGA driver ver:15.33.37.64.4242 操作系统 Win 10 x 64 Date 2020-05-21 下载
说明 ASRock 3TB+ Unlocker utility ver:1.1.1 操作系统 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-08 下载
说明 Intel Smart Connect driver ver:4.2.41.2710 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-08 下载
说明 Intel Sideband Fabric Device ver:1.70.305.16316 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 Date 2020-05-08 下载
说明 COM Port driver ver:1.0.2011.1109 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-08 下载
说明 Intel Trusted Execution Engine ver:1.1.0.1089 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-08 下载
说明 Intel USB 3.0 driver ver:3.0.0.19 操作系统 Win 7 x 64 , Win 7 Date 2020-05-08 下载
说明 INF driver ver:9.4.4.1006 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-08 下载
版本 更新方式 / 如何更新 说明 日期 下载
版本 1.80 更新方式 / 如何更新 BIOS 说明 Update Realtek Lan FW 日期 2021-06-04 下载
版本 1.80 更新方式 / 如何更新 DOS 说明 Update Realtek Lan FW 日期 2021-06-04 下载
版本 1.80 更新方式 / 如何更新 Windows 说明 Update Realtek Lan FW 日期 2021-06-04 下载
版本 1.70 更新方式 / 如何更新 BIOS 说明 Update audio codec 日期 2021-03-26 下载
版本 1.70 更新方式 / 如何更新 DOS 说明 Update audio codec 日期 2021-03-26 下载
版本 1.70 更新方式 / 如何更新 Windows 说明 Update audio codec 日期 2021-03-26 下载

档案格式为 PDF,如果您没有安装 Adob​​e Acrobat Reader,请至 Adobe下载。

说明 语言 日期 下载
说明 User Manual 语言 English 日期 2020-05-21 下载
