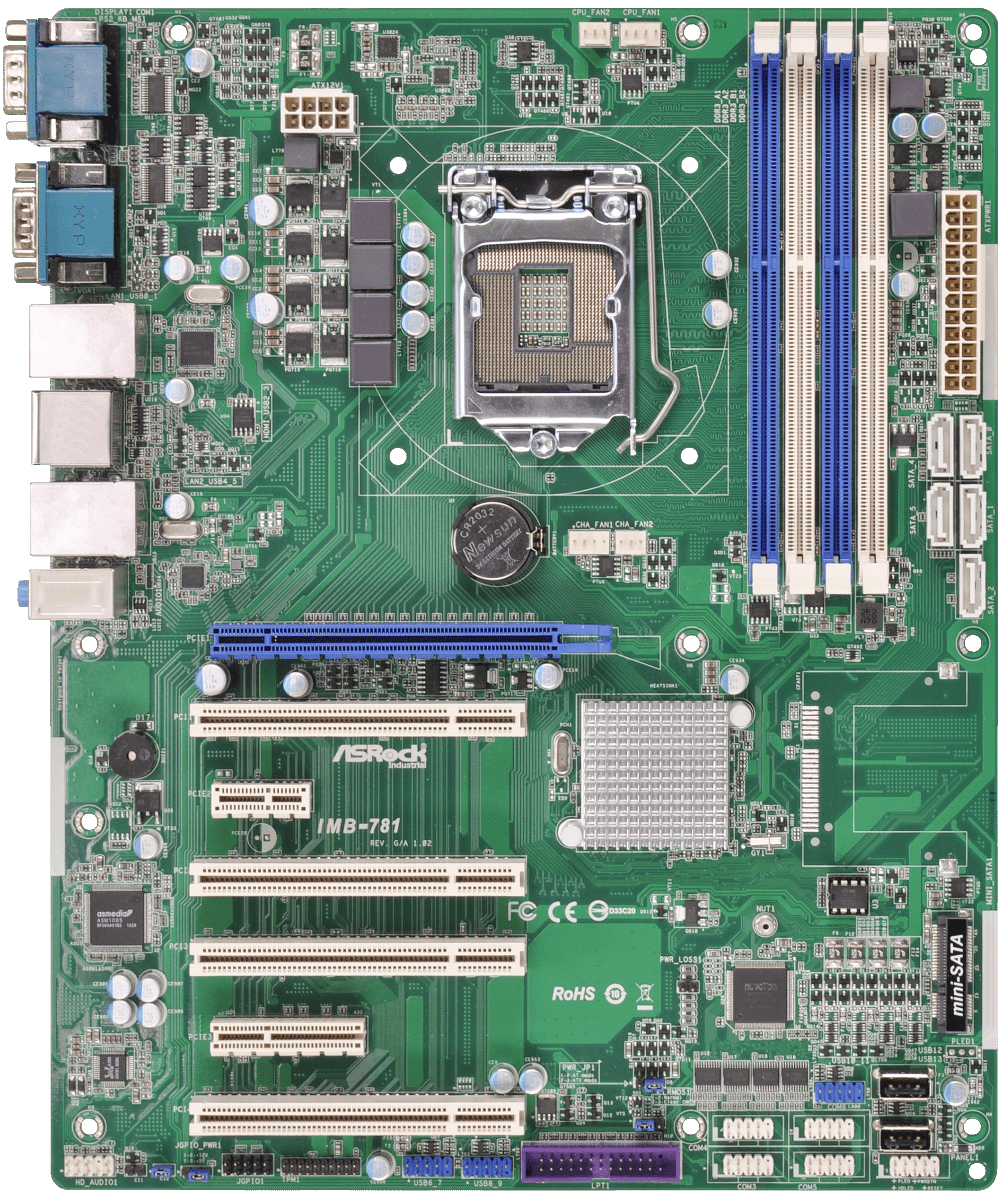

IMB-781 ATX Motherboard

  • Socket LGA1150 for Intel Core i7 / i5 / i3 / Celeron (Haswell)
  • Intel® Q87 Chipset
  • Integrated Intel® HD Graphics Built-in Visuals
  • Supports DDR3 1600MHz, 4 x Long-DIMM, up to 32GB system memory
  • 2 x COM (RS-232/422/485), 4 x COM (RS-232)
  • 1 x D-Sub, 1 x HDMI, 1 x DisplayPort
  • 4 x USB 3.0, 10 x USB 2.0, 5 x SATA3
  • 4 x PCI, 1 x mSATA, 3 x PCIe (x16 / x4 / x1), 1 x CFast Card Socket (option)
  • Gigabit LAN : 1 x Intel I217LM (with v-Pro support), 1 x Intel I210
  • 1 x TPM Header
产品型录
产品规格

Form Factor

Dimensions ATX (9.6-in x 12-in)

Processor System

CPU Socket LGA1155 for Intel Core i7 / i5 / i3 / Celeron (Haswell)
Chipset Intel® Q87
BIOS UEFI

Memory

Technology Dual Channel DDR3 1066 / 1333 / 1600 MHz SDRAM
Capacity 32GB
Socket 4 x Long-DIMM

Graphics

Controller Intel HD Graphics (By CPU)
DisplayPort Supports max resolution 2560 x 1600
VGA Supports max resolution 2048 x 1536
MultiDisplay Triple Display
HDMI Supports HDMI 1.4a, max resolution 1920 x 1200

Expansion Slot

PCIe 1 (x16)+2 (x4)+ 1 (x1)
PCI 4

Audio

Interface Realtek ALC887, High Definition Audio. Line-out, Mic-in, Line-in

Ethernet

Controller/ Speed LAN1:Intel I210 with 10/100/1000 Mbps,
LAN2: Intel I217LM with 10/100/1000 Mbps (with v-Pro support)
Connector 2 x RJ-45

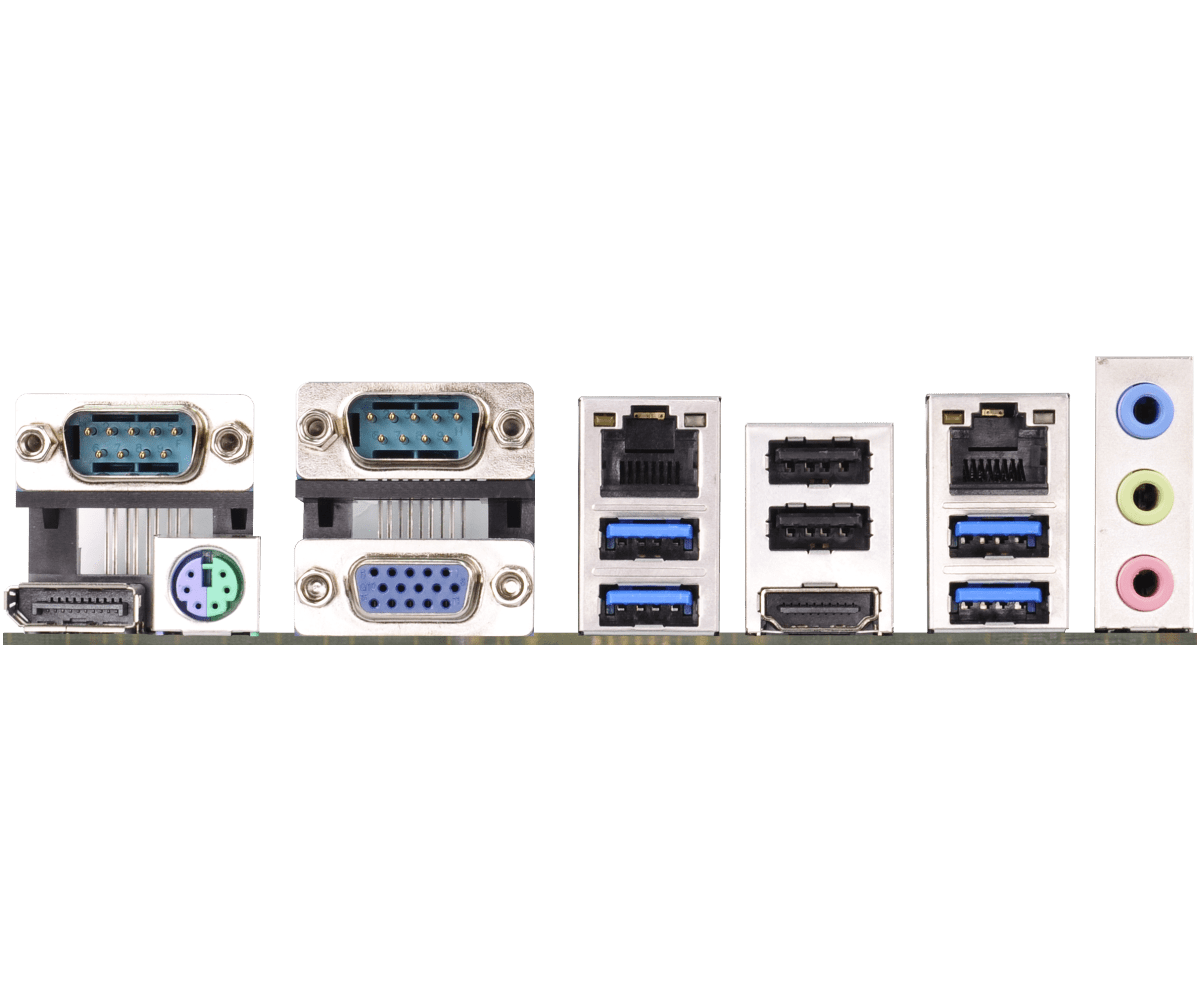

Rear I/O

DisplayPort 1
VGA 1
Ethernet 2
USB 6 (4 x USB 2.0 compliant, 2 x USB 3.0 compliant)
Audio 3 (Mic-In, Line-Out, Line-In)
COM 2 x COM (RS-232/422/485)
PS2 1 x PS / 2 combo
HDMI 1

Internal Connector

USB 6 (3 x USB Header 2.54mm pitch)
2 Vertical Type A USB Connector
COM 4 x COM (RS-232)
Parallel 1
GPIO 4 x GPI + 4 x GPO

Storage

mSATA 1 x Full size with SATA2
SATA 5 x SATA3 (6.0Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 segments, 0,1,2…255sec

Power Requirements

Input PWR ATX PWR (24+8-pin)
Power On AT/ATX Supported
AT : Directly PWR on as power input ready
ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C – 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 1 x I/O Shield (13G020188000AK)
