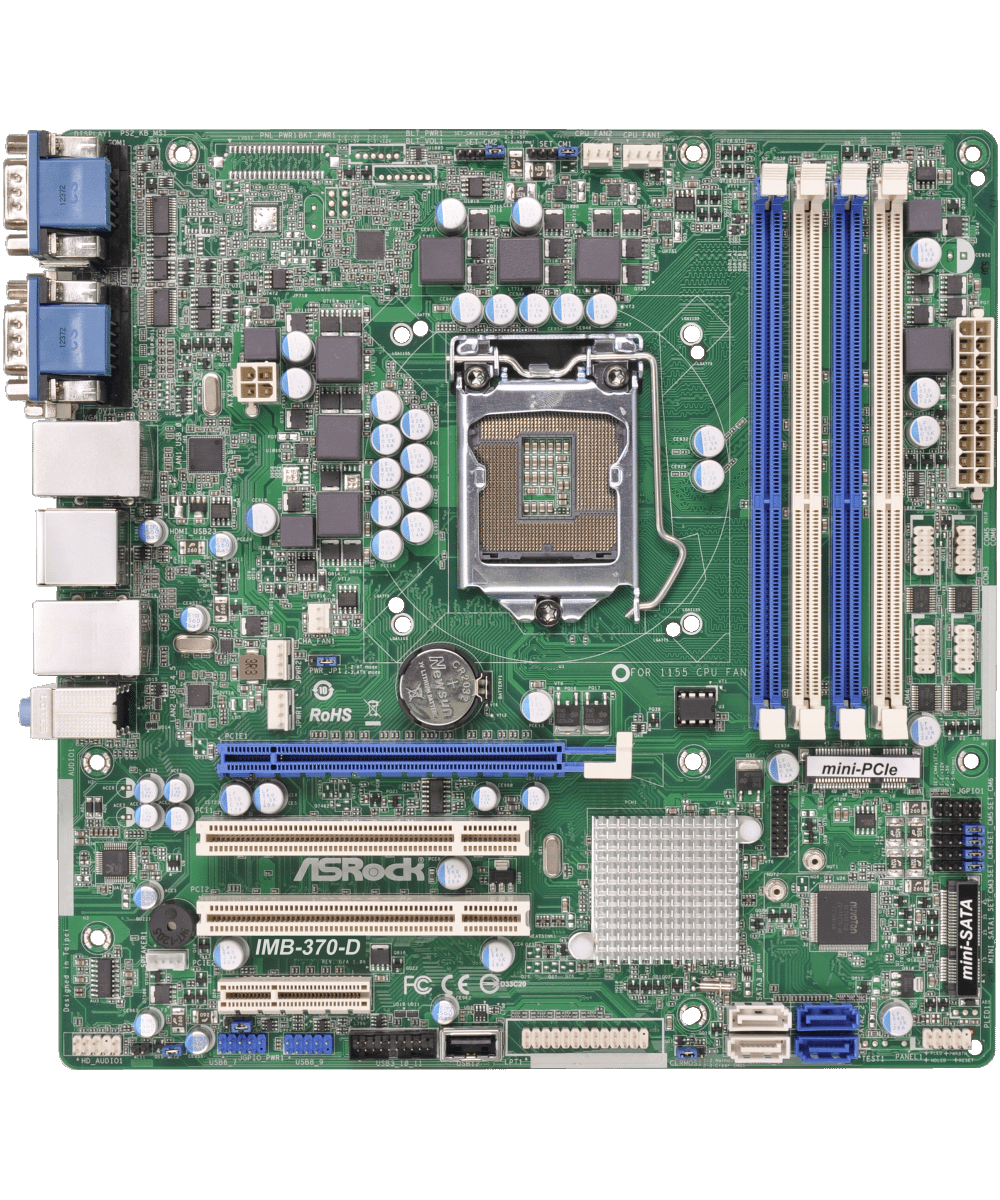

IMB-370-D Micro ATX Motherboard

  • Socket LGA1155 for Intel Core i7/i5/i3/Celeron (Ivy Bridge and Sandy Bridge)
  • Intel® Q77 Express Chipset
  • Integrated Intel® HD Graphics Built-in Visuals
  • Supports DDR3 1600MHz, 4 x Long-DIMM, up to 32GB system memory
  • 2 x COM (RS-232/422/485), 4 x COM (RS-232)
  • 1 x D-Sub, 1 x HDMI, 1 x Dual Channel 24-bit DisplayPort
  • 2 x USB 3.0, 8 x USB 2.0, 2 x SATA3, 2 x SATA2
  • 2 x PCI, 1 x Mini-PCIe, 1 x mSATA, 1 x PCIe x16, 1 x PCIe x4
  • Gigabit LAN : 1 x Intel 82579LM, 1 x Intel 82583V
  • 1 x TPM Header
产品型录
产品规格

Form Factor

Dimensions Micro-ATX (9.6-in x 9.6-in)

Processor System

CPU Socket LGA1155 for Intel Core i7 / i5 / i3 / Celeron
(Sandy Bridge and Ivy Bridge)
Chipset Intel® Q77
BIOS UEFI

Memory

Technology Dual Channel DDR3 1066 / 1333 / 1600 MHz SDRAM
Capacity 32GB
Socket 4 x Long DIMM

Graphics

Controller Intel HD Graphics (By CPU)
HDMI Supports HDMI 1.4a, max resolution 1920 x 1200
MultiDisplay Yes
DVI Supports max resolution 1920 x 1200
DisplayPort Supports max resolution 2560 x 1600

Expansion Slot

PCIe 1 (x16) (IVY Bridge: Gen3; Sandy Bridge: Gen2)+ 1 (x4)
PCI 2
mini-PCIe 1 x Half size with PCIe x1

Ethernet

Controller/ Speed LAN1:Intel 82583V with 10/100/1000 Mbps
LAN2: Intel 82579LM with 10/100/1000 Mbps
Connector 2 x RJ-45

Rear I/O

HDMI 1
DVI 1 (DVI-I)
Ethernet 2
USB 6 (4 x USB 2.0 compliant, 2 x USB 3.0 compliant)
Audio 3 (Mic-in, Line-in, Line-out)
COM 2 x COM (RS-232/422/485)
PS2 1 (Combo)
DisplayPort 1

Internal Connector

USB 6 (4 x USB 2.0 compliant, 2 x USB 3.0 compliant)
1 Vertical Type A USB Connector
COM 4 x COM (RS-232)
Parallel 1
GPIO 4 x GPI + 4 x GPO
Speaker Header 1
SATA PWR Output 2

Storage

mSATA 1 x Full size with SATA2 and USB 2.0
SATA 2 x SATA2 (3.0Gb/s), 2 x SATA3 (6.0Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR ATX PWR (20+4-pin)
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C – 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

支援下载

操作系统:

说明 操作系统 日期 下载
说明 Realtek high definition audio driver ver:6690 操作系统 Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-02 下载
说明 INF driver ver:9.3.0.1019 操作系统 Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-02 下载
说明 INF driver ver:9.3.0.1025 操作系统 Win 8 x 64 , Win 8 Date 2020-06-02 下载
说明 Intel Management Engine driver ver:8.1.2.1318 操作系统 Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-02 下载
说明 Intel Rapid Start driver ver:1.0.0.1021 操作系统 Win 7 x 64 , Win 7 Date 2020-06-02 下载
说明 Intel Rapid Start driver ver:2.1.0.1002 操作系统 Win 8 x 64 , Win 8 Date 2020-06-02 下载
说明 Intel Smart Connect driver ver:2.0.1083.0 操作系统 Win 7 x 64 , Win 7 Date 2020-06-02 下载
说明 Intel Smart Connect driver ver:3.0.41.1571 操作系统 Win 8 x 64 , Win 8 Date 2020-06-02 下载
说明 Lan driver ver:17.2 操作系统 Win 8 x 64 , Win 8 Date 2020-06-02 下载
说明 Lan driver ver:17 操作系统 Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-02 下载
说明 SATA Floppy Image ver:11.2.0.1006 操作系统 Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-02 下载
说明 SATA Floppy Image ver:11.6.0.1030 操作系统 Win 8 x 64 , Win 8 Date 2020-06-02 下载
说明 Intel Rapid Storage Technology driver and utility ver:11.2.0.1006 操作系统 Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-02 下载
说明 Intel Rapid Storage Technology driver and utility ver:11.6.0.1030
操作系统 Win 8 x 64 , Win 8 Date 2020-06-02 下载
说明 Intel USB 3.0 driver ver:1.0.4.220 操作系统 Win 7 x 64 , Win 7 Date 2020-06-02 下载
说明 VGA driver ver:15.26.12.2761 操作系统 Win 7 Date 2020-06-02 下载
说明 VGA driver ver:15.26.12.64.2761 操作系统 Win 7 x 64 Date 2020-06-02 下载
说明 VGA driver ver:15.28.6.2857 操作系统 Win 8 Date 2020-06-02 下载
说明 VGA driver ver:15.28.6.64.2857 操作系统 Win 8 x 64 Date 2020-06-02 下载
说明 VGA driver ver:14.51.2.5404 操作系统 XP Date 2020-06-02 下载
说明 VGA driver ver:14.51.2.64.5404 操作系统 XP x 64 Date 2020-06-02 下载
说明 Intel Rapid Start utility ver:1.0.6 操作系统 Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-02 下载
说明 Intel Smart Connect utility ver:1.0.7 操作系统 Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-02 下载
版本 更新方式 / 如何更新 说明 日期 下载
版本 2.00 更新方式 / 如何更新 BIOS 说明 Update Sandy bridge CPU Microcode to revision 2D and Ivy bridge CPU Microcode to revision 1F. 日期 2020-05-06 下载
版本 2.00 更新方式 / 如何更新 DOS 说明 Update Sandy bridge CPU Microcode to revision 2D and Ivy bridge CPU Microcode to revision 1F. 日期 2020-05-06 下载
版本 2.00 更新方式 / 如何更新 Windows 说明 Update Sandy bridge CPU Microcode to revision 2D and Ivy bridge CPU Microcode to revision 1F. 日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 BIOS 说明 Update Intel ME. 日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 DOS 说明 Update Intel ME. 日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 Windows 说明 Update Intel ME. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 BIOS 说明 1. UUID based on MAC
2. Skip halt-on message after clearing CMOS.
3. Change "Hard Disk S.M.A.R.T" default setting.
日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 DOS 说明 1. UUID based on MAC
2. Skip halt-on message after clearing CMOS.
3. Change "Hard Disk S.M.A.R.T" default setting.
日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 Windows 说明 1. UUID based on MAC
2. Skip halt-on message after clearing CMOS.
3. Change "Hard Disk S.M.A.R.T" default setting.
日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 BIOS 说明 Update USB code. 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 DOS 说明 Update USB code. 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 Windows 说明 Update USB code. 日期 2020-05-06 下载
版本 1.50 更新方式 / 如何更新 BIOS 说明 Improve SIO code. 日期 2020-05-06 下载
版本 1.50 更新方式 / 如何更新 DOS 说明 Improve SIO code. 日期 2020-05-06 下载
版本 1.50 更新方式 / 如何更新 Windows 说明 Improve SIO code. 日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 BIOS 说明 Update COM ports function. 日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 DOS 说明 Update COM ports function. 日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 Windows 说明 Update COM ports function. 日期 2020-05-06 下载

档案格式为 PDF,如果您没有安装 Adob​​e Acrobat Reader,请至 Adobe下载。

说明 语言 日期 下载
说明 RAID Installation Guide 语言 English 日期 2020-06-02 下载
说明 Jumpers and headers setting guide 语言 Jumpers and headers 日期 2020-06-02 下载
说明 User Manual 语言 English 日期 2020-06-02 下载
说明 日期 下载
下载 CPU Support List 日期 2020-06-18 下载
