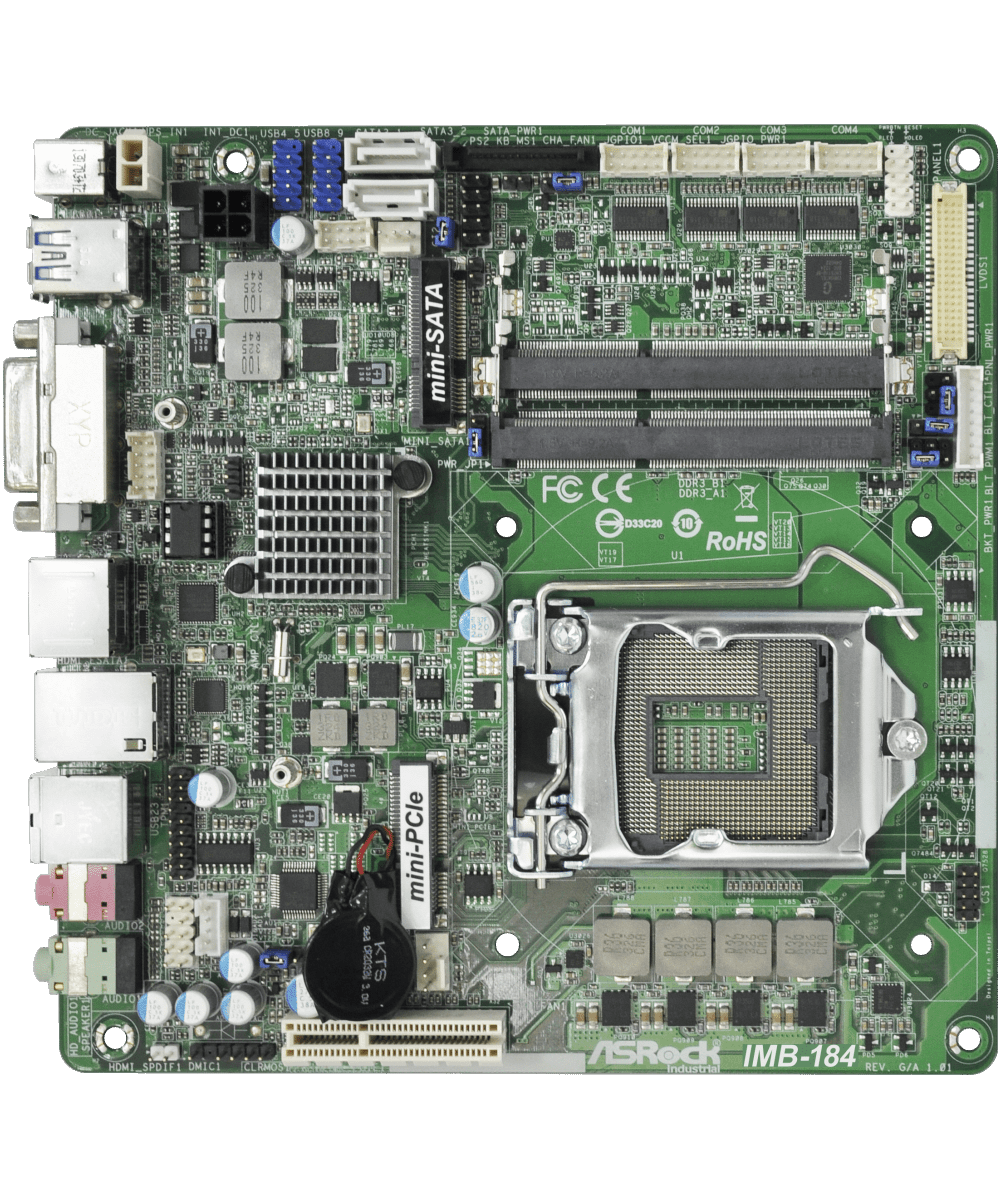

IMB-184 Mini-ITX Motherboard

  • Supports Intel® 4th Gen (Haswell-S) Core™ Processors (Socket 1150)
  • Supports Dual Channel DDR3 SO-DIMM 1600, up to 16GB
  • 1 x HDMI, 1 x DVI, 1 x LVDS
  • 2 x USB 3.0, 6 x USB 2.0, 2 x SATA3
  • 1 x Mini-PCIe, 1 x PCIe x4, 1 x mSATA
  • 1 x Intel® LAN
  • 1 x TPM Header
  • DC 12-19 input
产品型录
产品规格

Form Factor

Dimensions Mini-ITX (6.7-in x 6.7-in)

Processor System

CPU Supports Intel® 4th Gen (Haswell-S) Core™ Processors
Chipset Intel® Q87

Memory

Technology Dual Channel DDR3L 1333 / 1600MHz
Capacity 16GB
Socket 2 x SO-DIMM

Graphics

Controller Intel HD Graphics (By CPU)
HDMI Supports max resolution up to 4096 x 2304
VGA Internal header (share with DVI)
LVDS 1
DVI Supports max resolution 1920 x 1200
MultiDisplay Triple Display

Expansion Slot

PCIe 1 x PCIe x4
mini-PCIe 1 x Half size(Supports USB device)

Ethernet

Controller/ Speed Intel® I217LM with 10/100/1000 Mbps
Connector 1 x RJ-45

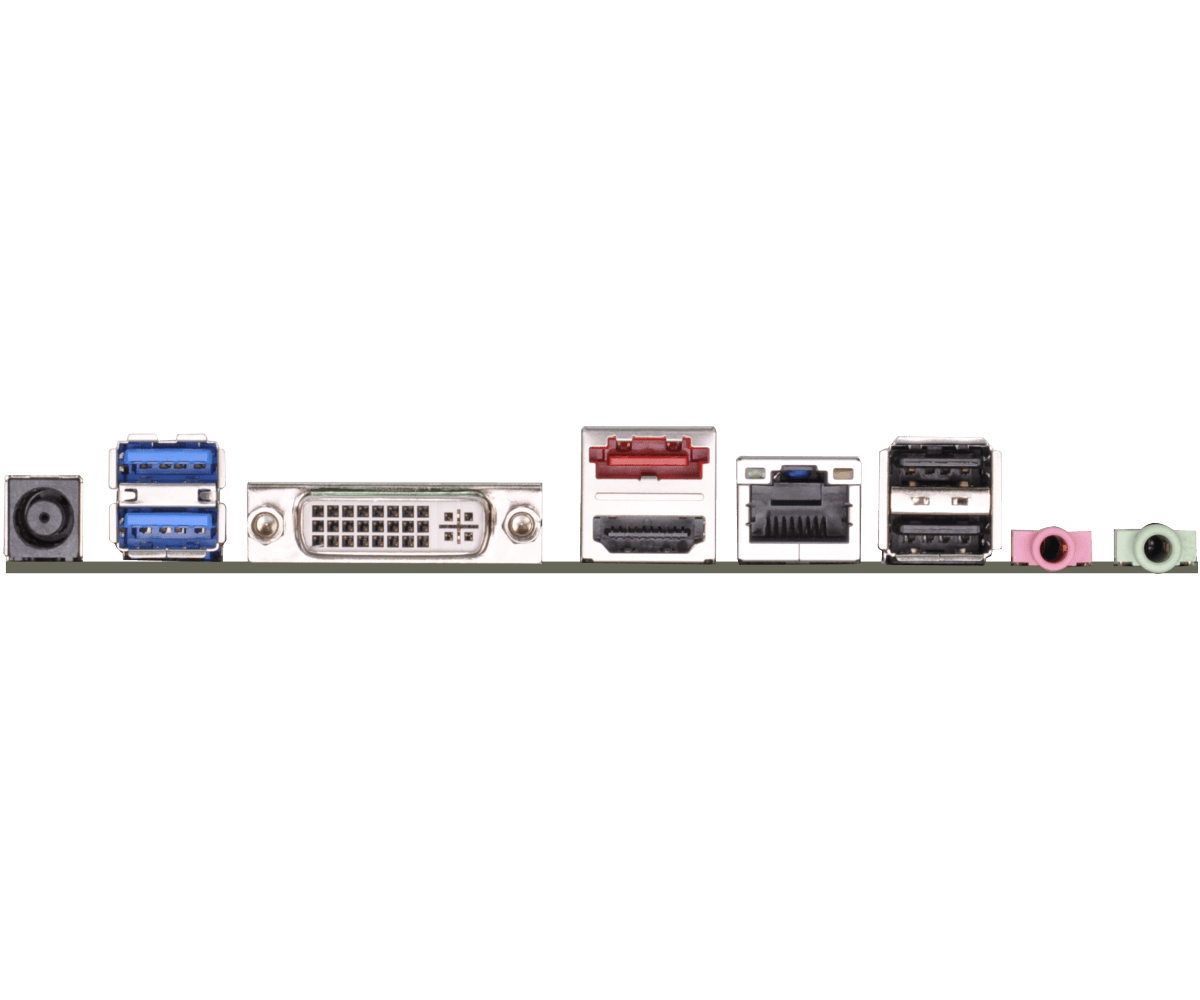

Rear I/O

HDMI 1
Ethernet 1
USB 2 x USB 3.0, 2 x USB 2.0
Audio 2 (Mic-in, Line-out)
DVI 1 (DVI-I)
DC Jack 1

Internal Connector

USB 4 x USB 2.0
COM 3 x COM (RS-232), 1 x COM (RS-232/422/485)
GPIO 4 x GPI, 4 x GPO
LVDS 1
VGA 1
SATA PWR Output 1
Speaker Header 1

Storage

SATA 2 x SATA3 (6.0Gb/s)
mSATA 1 x Full size with SATA3 and USB 2.0

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR DC 12-19 input
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
1 x I/O Shield (13G020217000AK)
1 x I/O Shield THIN (13G020216000AK)
2 x COM Cable (14G000000310AK)
2 x SATA Data Cable (14G00010107DAK)
1 x SATA Power Cable (14G000102150AK)
Bulk Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
1 x I/O Shield (13G020217000AK)
1 x I/O Shield THIN (13G020216000AK)

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

支援下载

操作系统:

说明 操作系统 日期 下载
说明 ntel Rapid Start driver ver:3.0.0.1031 操作系统 Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 ASRock LCD Brightness Control ver: 1.0.43 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Intel Smart Connect utility ver:1.0.7 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 ASRock 3TB+ Unlocker utility ver:1.1.1 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 VGA driver ver:15.40.4.4256 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 VGA driver ver:15.33.22.64.3621 操作系统 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 Date 2020-06-01 下载
说明 VGA driver ver:15.33.22.3621 操作系统 Win 8.1 , Win 8 , Win 7 Date 2020-06-01 下载
说明 VGA driver ver:10.18.10.3277 操作系统 Win 8.1 x 64 Date 2020-06-01 下载
说明 VGA driver ver:10.18.10.3277 操作系统 Win 8.1 Date 2020-06-01 下载
说明 VGA driver ver:15.31.12.64.3204 操作系统 Win 8 x 64 , Win 7 x 64 Date 2020-06-01 下载
说明 VGA driver ver:15.31.12.3204 操作系统 Win 8 , Win 7 Date 2020-06-01 下载
说明 Intel USB 3.0 driver ver:2.0.0.102 操作系统 Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Rapid Storage Technology driver and utility ver:14.5.0.1081 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Intel Rapid Storage Technology driver and utility ver:12.8.0.1016 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 SATA Floppy Image ver:12.8.0.1016 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 COM Port driver ver:1.0.2011.1109 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Lan driver ver:20.2 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Lan driver ver:18.5_PV 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Smart Connect driver ver:5.0.10.2907 操作系统 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 Date 2020-06-01 下载
说明 Intel Smart Connect driver ver:5.0.10.2907 操作系统 Win 8.1 , Win 8 , Win 7 Date 2020-06-01 下载
说明 Intel Smart Connect driver ver:4.2.41.2633 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Management Engine driver ver:9.5.14.1724_1.5M 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Management Engine driver ver:11.0.0.1158 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 INF driver ver:9.4.0.1026 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 INF driver ver:10.1.1.8 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 CIR receiver driver ver:2.09.1007 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 CIR receiver driver ver:2.11.1009 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Realtek high definition audio driver ver:7560 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Realtek high definition audio driver ver:7058 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
版本 更新方式 / 如何更新 说明 日期 下载
版本 2.70 更新方式 / 如何更新 BIOS 说明 1.Update Intel Microcode
2.Improve system compatibility
日期 2020-05-06 下载
版本 2.70 更新方式 / 如何更新 DOS 说明 1.Update Intel Microcode
2.Improve system compatibility
日期 2020-05-06 下载
版本 2.70 更新方式 / 如何更新 Windows 说明 1.Update Intel Microcode
2.Improve system compatibility
日期 2020-05-06 下载
版本 2.50 更新方式 / 如何更新 BIOS 说明 1.Update Intel ME version.
2.Update Intel Microcode.
3.Improve COM compatibility.
日期 2020-05-06 下载
版本 2.50 更新方式 / 如何更新 DOS 说明 1.Update Intel ME version.
2.Update Intel Microcode.
3.Improve COM compatibility.
日期 2020-05-06 下载
版本 2.50 更新方式 / 如何更新 Windows 说明 1.Update Intel ME version.
2.Update Intel Microcode.
3.Improve COM compatibility.
日期 2020-05-06 下载
版本 2.30 更新方式 / 如何更新 BIOS 说明 1.Update Intel Microcode.
2.Enhance COM port compatibility.
3.Improve MAC address checksum function.
日期 2020-05-06 下载
版本 2.30 更新方式 / 如何更新 DOS 说明 1.Update Intel Microcode.
2.Enhance COM port compatibility.
3.Improve MAC address checksum function.
日期 2020-05-06 下载
版本 2.30 更新方式 / 如何更新 Windows 说明 1.Update Intel Microcode.
2.Enhance COM port compatibility.
3.Improve MAC address checksum function.
日期 2020-05-06 下载
版本 2.20 更新方式 / 如何更新 BIOS 说明 Update Intel ME. 日期 2020-05-06 下载
版本 2.20 更新方式 / 如何更新 DOS 说明 Update Intel ME. 日期 2020-05-06 下载
版本 2.20 更新方式 / 如何更新 Windows 说明 Update Intel ME. 日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 BIOS 说明 1. Change "Hard Disk S.M.A.R.T" default setting.
2. Skip halt-on message after clearing CMOS.
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 DOS 说明 1. Change "Hard Disk S.M.A.R.T" default setting.
2. Skip halt-on message after clearing CMOS.
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 Windows 说明 1. Change "Hard Disk S.M.A.R.T" default setting.
2. Skip halt-on message after clearing CMOS.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 BIOS 说明 1. Add "Auto Flow Control" item for COM1.
2. UUID auto set to MAC address of NIC1.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 DOS 说明 1. Add "Auto Flow Control" item for COM1.
2. UUID auto set to MAC address of NIC1.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 Windows 说明 1. Add "Auto Flow Control" item for COM1.
2. UUID auto set to MAC address of NIC1.
日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 BIOS 说明 Do not load UEFI PXE ROM when CSM enabled. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 DOS 说明 Do not load UEFI PXE ROM when CSM enabled. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 Windows 说明 Do not load UEFI PXE ROM when CSM enabled. 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 BIOS 说明 Update HDMI audio code 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 DOS 说明 Update HDMI audio code 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 Windows 说明 Update HDMI audio code 日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 BIOS 说明 1. Support New 4th Generation Intel Core Processors
2. Fix LVDS panel sometimes cannot lit
3. Show LVDS ROM version information in BIOS
日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 DOS 说明 1. Support New 4th Generation Intel Core Processors
2. Fix LVDS panel sometimes cannot lit
3. Show LVDS ROM version information in BIOS
日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 Windows 说明 1. Support New 4th Generation Intel Core Processors
2. Fix LVDS panel sometimes cannot lit
3. Show LVDS ROM version information in BIOS
日期 2020-05-06 下载
版本 1.20 更新方式 / 如何更新 BIOS 说明 Improve COM port function. 日期 2020-05-06 下载
版本 1.20 更新方式 / 如何更新 DOS 说明 Improve COM port function. 日期 2020-05-06 下载
版本 1.20 更新方式 / 如何更新 Windows 说明 Improve COM port function. 日期 2020-05-06 下载
版本 1.10 更新方式 / 如何更新 BIOS 说明 First released. 日期 2020-05-06 下载
版本 1.10 更新方式 / 如何更新 DOS 说明 First released. 日期 2020-05-06 下载
版本 1.10 更新方式 / 如何更新 Windows 说明 First released. 日期 2020-05-06 下载

档案格式为 PDF,如果您没有安装 Adob​​e Acrobat Reader,请至 Adobe下载。

说明 语言 日期 下载
说明 RAID Installation Guide 语言 English 日期 2020-06-02 下载
说明 Jumpers and headers setting guide 语言 English 日期 2020-06-02 下载
说明 User Manual 语言 English 日期 2020-06-02 下载
说明 日期 下载
下载 CPU Support List 日期 2020-06-18 下载
