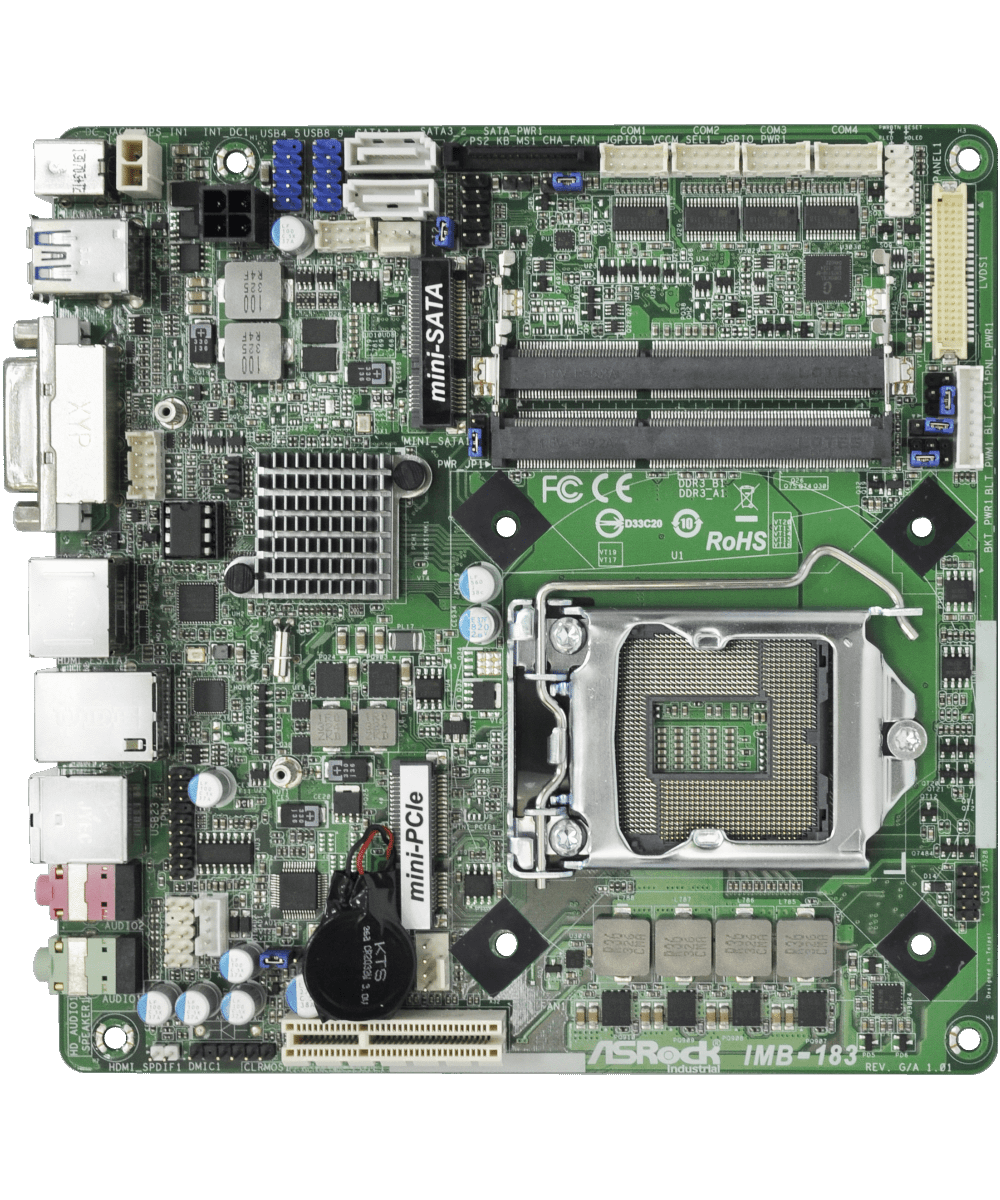

IMB-183 Mini-ITX Motherboard

  • Supports Intel® 4th Gen (Haswell-S) Core™ Processors (Socket 1150)
  • Supports Dual Channel DDR3 SO-DIMM 1600, up to 16GB
  • 1 x HDMI, 1 x DVI, 1 x LVDS
  • 2 x USB 3.0, 6 x USB 2.0, 2 x SATA3
  • 1 x Mini-PCIe, 1 x PCIe x4, 1 x mSATA
  • 1 x Intel® LAN
  • 1 x TPM Header
  • DC 12-19 input
产品型录
产品规格

Form Factor

Dimensions Mini-ITX (6.7-in x 6.7-in)

Processor System

CPU Supports Intel® 4th Gen (Haswell-S) Core™ Processors
Chipset Intel® H81

Memory

Technology Dual Channel DDR3 1066 / 1333 / 1600 MHz SDRAM
Capacity 16GB
Socket 2 x SO-DIMM

Graphics

Controller Intel HD Graphics (By CPU)
HDMI Supports max resolution up to 4096 x 2304
VGA Internal header (share with DVI)
LVDS 1
MultiDisplay Dual Display
DVI Supports max resolution 1920 x 1200

Expansion Slot

PCIe 1 x PCIe x4
mini-PCIe 1 x Half size (Supports USB device)

Ethernet

Controller/ Speed Intel® I217V with 10/100/1000 Mbps
Connector 1 x RJ-45

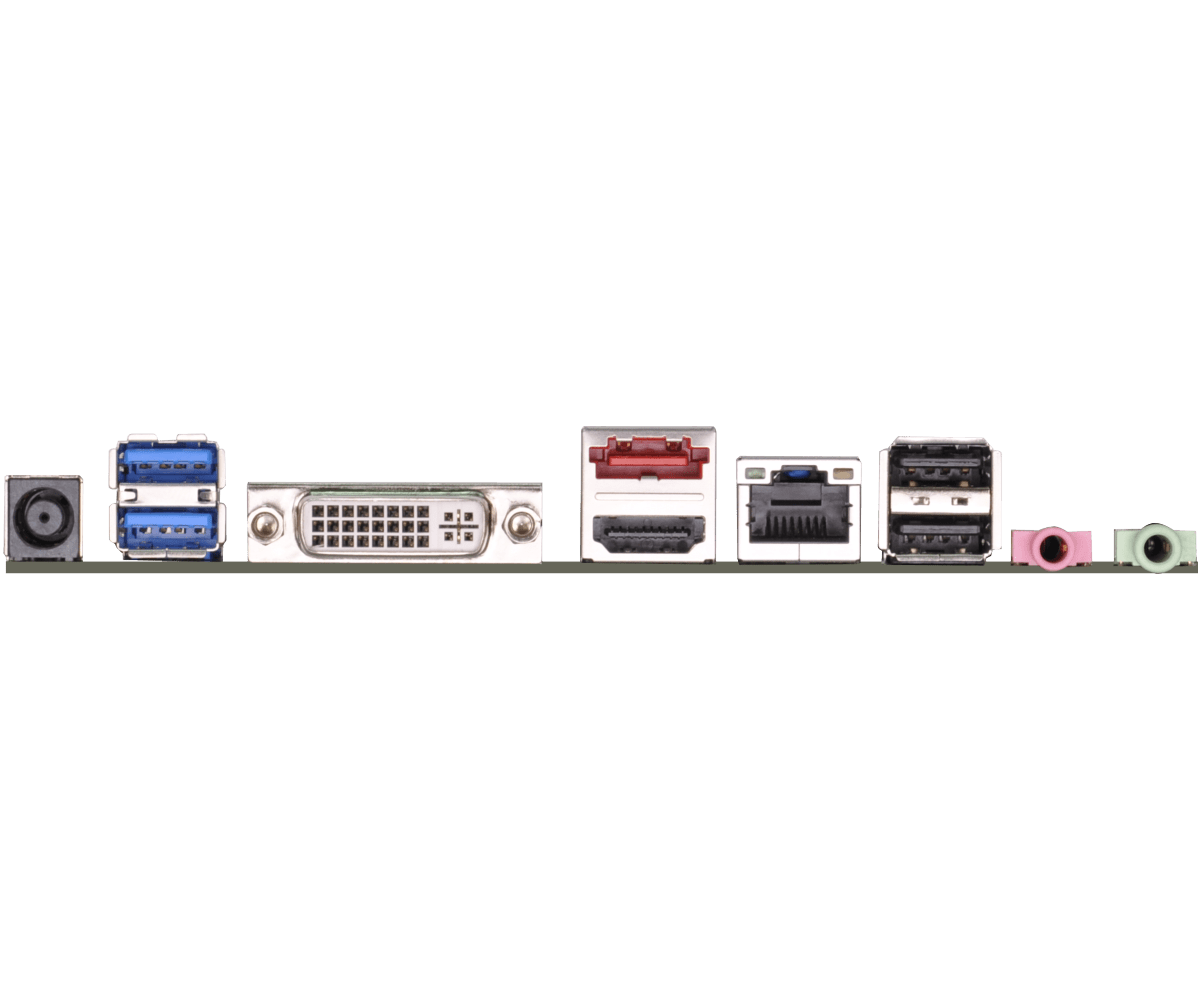

Rear I/O

HDMI 1
Ethernet 1
USB 2 x USB 3.0, 2 x USB2.0
Audio 2 (Mic-in, Line-out)
DVI 1 (DVI-I)
DC Jack 1

Internal Connector

USB 4 x USB 2.0
COM 3 x COM (RS-232), 1 x COM (RS-232/422/485)
GPIO 4 x GPI, 4 x GPO
LVDS 1
SATA PWR Output 1
VGA 1
Speaker Header 1

Storage

SATA 2 x SATA3 (6.0Gb/s)
mSATA 1 x Full size with SATA3 and USB 2.0

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR DC 12-19 input
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
1 x I/O Shield (13G020217000AK)
1 x I/O Shield THIN (13G020216000AK)
2 x COM Cable (14G000000310AK)
2 x SATA Data Cable (14G00010107DAK)
1 x SATA Power Cable (14G000102150AK)
Bulk Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
1 x I/O Shield (13G020217000AK)
1 x I/O Shield THIN (13G020216000AK)

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

支援下载

操作系统:

说明 操作系统 日期 下载
说明 ASRock LCD Brightness Control ver: 1.0.43 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Intel Smart Connect utility ver:1.0.7 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 ASRock 3TB+ Unlocker utility ver:1.1.1 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 VGA driver ver:15.40.4.4256 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 VGA driver ver:15.33.22.64.3621 操作系统 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 Date 2020-06-01 下载
说明 VGA driver ver:15.33.22.3621 操作系统 Win 8.1 , Win 8 , Win 7 Date 2020-06-01 下载
说明 VGA driver ver:10.18.10.3277 操作系统 Win 8.1 x 64 Date 2020-06-01 下载
说明 VGA driver ver:10.18.10.3277 操作系统 Win 8.1 Date 2020-06-01 下载
说明 VGA driver ver:15.31.12.64.3204 操作系统 Win 8 x 64 , Win 7 x 64 Date 2020-06-01 下载
说明 VGA driver ver:15.31.12.3204 操作系统 Win 8 , Win 7 Date 2020-06-01 下载
说明 Intel USB 3.0 driver ver:2.0.0.102 操作系统 Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Rapid Storage Technology driver and utility ver:14.5.0.1081 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Intel Rapid Storage Technology driver and utility ver:12.8.0.1016 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 SATA Floppy Image ver:12.8.0.1016 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 COM Port driver ver:1.0.2011.1109 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Lan driver ver:20.2 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Lan driver ver:18.5_PV 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Smart Connect driver ver:5.0.10.2907 操作系统 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 Date 2020-06-01 下载
说明 Intel Smart Connect driver ver:5.0.10.2907 操作系统 Win 8.1 , Win 8 , Win 7 Date 2020-06-01 下载
说明 Intel Smart Connect driver ver:4.2.41.2633 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Management Engine driver ver:9.5.14.1724_1.5M 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 Intel Management Engine driver ver:11.0.0.1158 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 INF driver ver:9.4.0.1026 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 INF driver ver:10.1.1.8 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 CIR receiver driver ver:2.09.1007 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
说明 CIR receiver driver ver:2.11.1009 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Realtek high definition audio driver ver:7560 操作系统 Win 10 x 64 , Win 10 Date 2020-06-01 下载
说明 Realtek high definition audio driver ver:7058 操作系统 Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-01 下载
版本 更新方式 / 如何更新 说明 日期 下载
版本 2.70 更新方式 / 如何更新 BIOS 说明 1.Update Intel Microcode
2.Improve system compatibility
日期 2020-05-06 下载
版本 2.70 更新方式 / 如何更新 DOS 说明 1.Update Intel Microcode
2.Improve system compatibility
日期 2020-05-06 下载
版本 2.70 更新方式 / 如何更新 Windows 说明 1.Update Intel Microcode
2.Improve system compatibility
日期 2020-05-06 下载
版本 2.40 更新方式 / 如何更新 BIOS 说明 Update Intel Microcode 日期 2020-05-06 下载
版本 2.40 更新方式 / 如何更新 DOS 说明 Update Intel Microcode 日期 2020-05-06 下载
版本 2.40 更新方式 / 如何更新 Windows 说明 Update Intel Microcode 日期 2020-05-06 下载
版本 2.30 更新方式 / 如何更新 BIOS 说明 Update Haswell CPU Microcode to revision 24. (For CPU security update) 日期 2020-05-06 下载
版本 2.30 更新方式 / 如何更新 DOS 说明 Update Haswell CPU Microcode to revision 24. (For CPU security update) 日期 2020-05-06 下载
版本 2.30 更新方式 / 如何更新 Windows 说明 Update Haswell CPU Microcode to revision 24. (For CPU security update) 日期 2020-05-06 下载
版本 2.20 更新方式 / 如何更新 BIOS 说明 1.Update Intel Microcode.
2.Enhance COM port compatibility.
3.Improve MAC address checksum function.
日期 2020-05-06 下载
版本 2.20 更新方式 / 如何更新 DOS 说明 1.Update Intel Microcode.
2.Enhance COM port compatibility.
3.Improve MAC address checksum function.
日期 2020-05-06 下载
版本 2.20 更新方式 / 如何更新 Windows 说明 1.Update Intel Microcode.
2.Enhance COM port compatibility.
3.Improve MAC address checksum function.
日期 2020-05-06 下载
版本 2.10 更新方式 / 如何更新 BIOS 说明 1. Improve mSATA and USB device compatibility
2. Support 4K Native HDD
3. Improve Windows BIOS update feature
4. Add Setup item Auto Detect Security Device and set to Enabled
日期 2020-05-06 下载
版本 2.10 更新方式 / 如何更新 DOS 说明 1. Improve mSATA and USB device compatibility
2. Support 4K Native HDD
3. Improve Windows BIOS update feature
4. Add Setup item Auto Detect Security Device and set to Enabled
日期 2020-05-06 下载
版本 2.10 更新方式 / 如何更新 Windows 说明 1. Improve mSATA and USB device compatibility
2. Support 4K Native HDD
3. Improve Windows BIOS update feature
4. Add Setup item Auto Detect Security Device and set to Enabled
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 BIOS 说明 1. Change "Hard Disk S.M.A.R.T" default setting.
2. Skip halt-on message after clearing CMOS.
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 DOS 说明 1. Change "Hard Disk S.M.A.R.T" default setting.
2. Skip halt-on message after clearing CMOS.
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 Windows 说明 1. Change "Hard Disk S.M.A.R.T" default setting.
2. Skip halt-on message after clearing CMOS.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 BIOS 说明 1. Add "Auto Flow Control" item for COM1.
2. UUID auto set to MAC address of NIC1.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 DOS 说明 1. Add "Auto Flow Control" item for COM1.
2. UUID auto set to MAC address of NIC1.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 Windows 说明 1. Add "Auto Flow Control" item for COM1.
2. UUID auto set to MAC address of NIC1.
日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 BIOS 说明 Do not load UEFI PXE ROM when CSM enabled. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 DOS 说明 Do not load UEFI PXE ROM when CSM enabled. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 Windows 说明 Do not load UEFI PXE ROM when CSM enabled. 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 BIOS 说明 Update HDMI audio code 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 DOS 说明 Update HDMI audio code 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 Windows 说明 Update HDMI audio code 日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 BIOS 说明 1. Support New 4th Generation Intel Core Processors
2. Fix LVDS panel sometimes cannot lit
3. Show LVDS ROM version information in BIOS
日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 DOS 说明 1. Support New 4th Generation Intel Core Processors
2. Fix LVDS panel sometimes cannot lit
3. Show LVDS ROM version information in BIOS
日期 2020-05-06 下载
版本 1.30 更新方式 / 如何更新 Windows 说明 1. Support New 4th Generation Intel Core Processors
2. Fix LVDS panel sometimes cannot lit
3. Show LVDS ROM version information in BIOS
日期 2020-05-06 下载
版本 1.20 更新方式 / 如何更新 BIOS 说明 Improve COM port function. 日期 2020-05-06 下载
版本 1.20 更新方式 / 如何更新 DOS 说明 Improve COM port function. 日期 2020-05-06 下载
版本 1.20 更新方式 / 如何更新 Windows 说明 Improve COM port function. 日期 2020-05-06 下载
版本 1.10 更新方式 / 如何更新 BIOS 说明 First released. 日期 2020-05-06 下载
版本 1.10 更新方式 / 如何更新 DOS 说明 First released. 日期 2020-05-06 下载
版本 1.10 更新方式 / 如何更新 Windows 说明 First released. 日期 2020-05-06 下载

档案格式为 PDF,如果您没有安装 Adob​​e Acrobat Reader,请至 Adobe下载。

说明 语言 日期 下载
说明 Jumpers and headers setting guide 语言 English 日期 2020-06-01 下载
说明 User Manual 语言 English 日期 2020-06-01 下载
说明 日期 下载
下载 CPU Support List 日期 2020-06-18 下载
