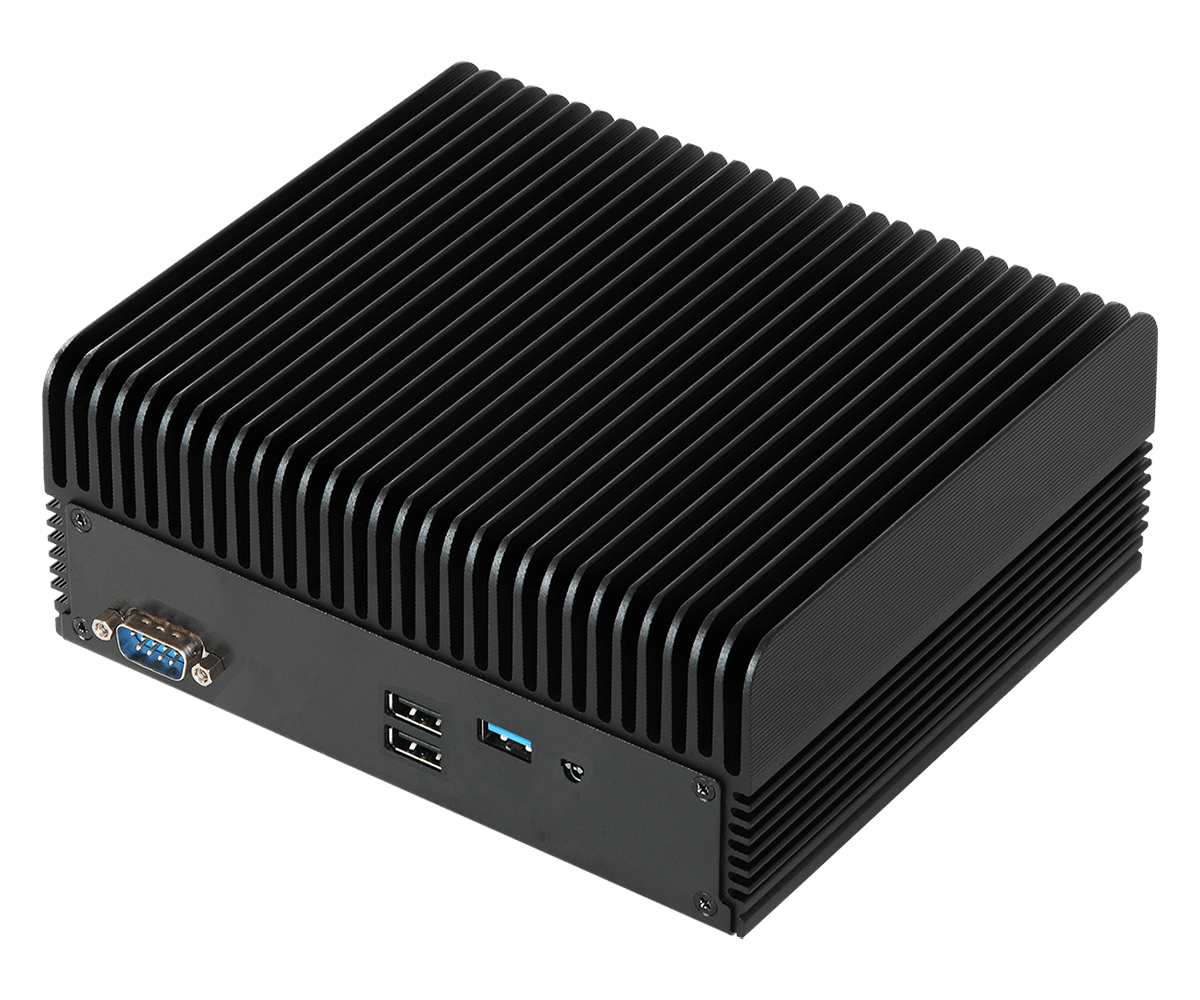

iBOX-8365UE Fanless Embedded BOX PC

  • Intel® 8th Gen (Whiskey lake-U) Core™ Processors
  • 2 x 260-pin SO-DIMM up to 32GB DDR4 2400 MHz (16GB per DIMM)
  • 3 x USB 3.2 Gen2, 2 x USB 2.0, 1 x M.2 Key M, 1 x M.2 Key E, 1 x COM, 1 x SATA3
  • 1 x Intel 1 Gigabit LAN, 1 x Realtek 1 Gigabit LAN
  • Supports triple display, 1 x HDMI 1.4, 2 x DP 1.2a
  • TPM 2.0 onboard IC
  • 12V DC-In
  • 171.8 x 150 x 71.5 mm, Fanless Barebone
產品型錄
產品規格

Form Factor

Dimensions 171.8 x 150 x 71.5 mm

Processor System

CPU Intel® 8th Gen (Whiskey lake-U) Core™ Processors
-iBOX-8145UE (I3-8145UE DC, up to 3.90 GHz)
-iBOX-8365UE (I5-8365UE QC, up to 4.10 GHz)
-iBOX-8665UE (I7-8665UE QC, up to 4.40 GHz)
Chipset SoC
BIOS AMI SPI 128 Mbit

Memory

Technology Dual Channel DDR4 2400 MHz
Capacity 32 GB (16 GB per DIMM)
Socket 2 x 260-pin SO-DIMM

Graphics

Controller Intel® Gen9 Graphics DX 12
HDMI HDMI 1.4b
Max resolution up to 4096 x 2160@24Hz
DisplayPort DisplayPort 1.2a
Max resolution up to 4096 x 2160@60Hz
MultiDisplay Triple Display

Expansion Slot

M.2 1 x Key E (2230) with PCIe x1 and USB 2.0 for Wireless

Audio

Interface Realtek ALC233, High Definition Audio, Line-out, Mic-in

Ethernet

Controller/ Speed iBOX-8365UE / iBOX-8665UE:
LAN1: 1 x Intel® I219LM, supports AMT/vPro
LAN2: 1 x Realtek RTL8111H
iBOX-8145UE:
LAN1: 1 x Intel® I219V
LAN2: 1 x Realtek RTL8111H
Connector 2 x RJ-45

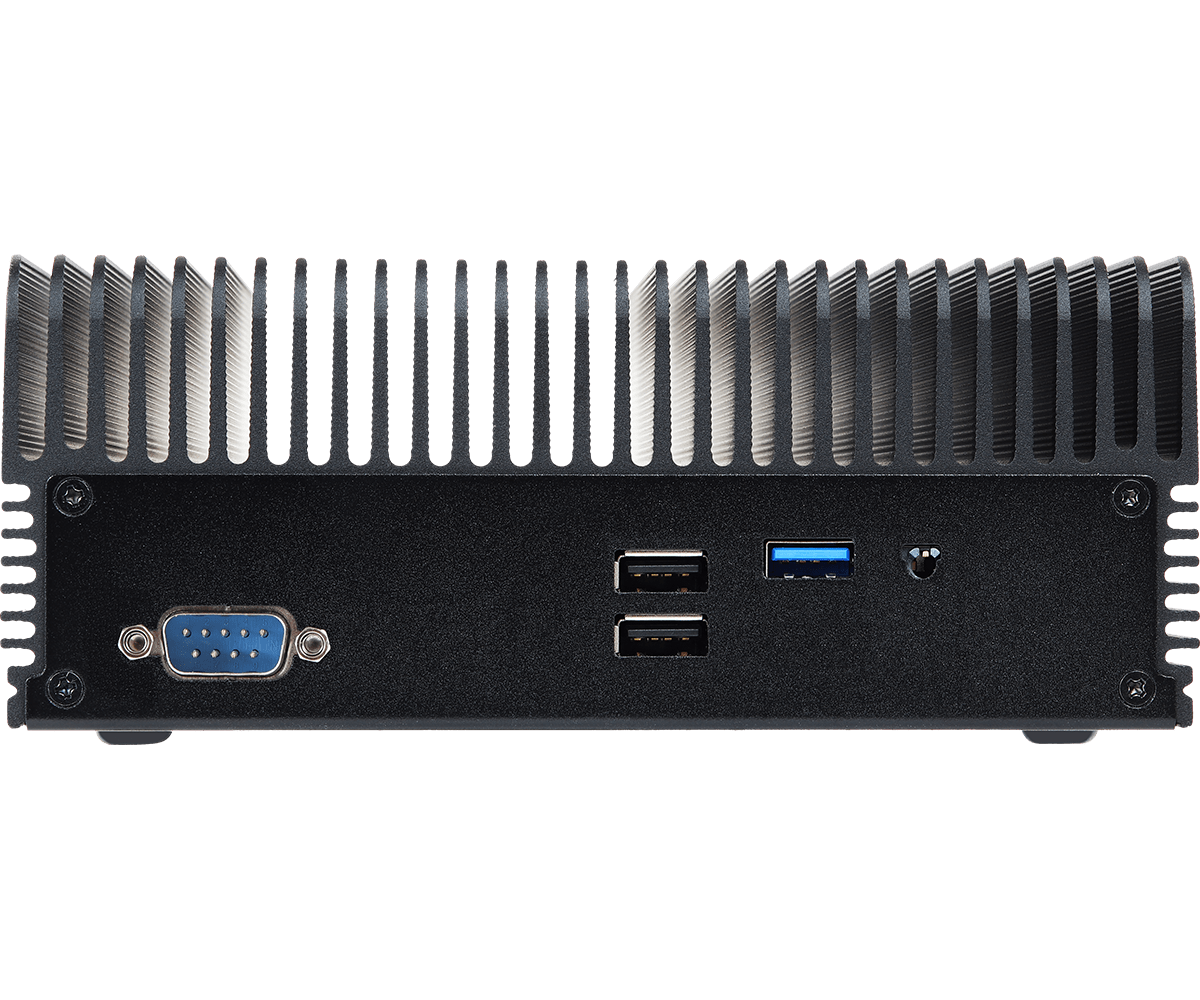

Front I/O

USB 1 x USB 3.2 (Gen1) + 2 x USB 2.0
COM 1 x COM (RS-232)
Audio 1 (Mic-in or Line-out)

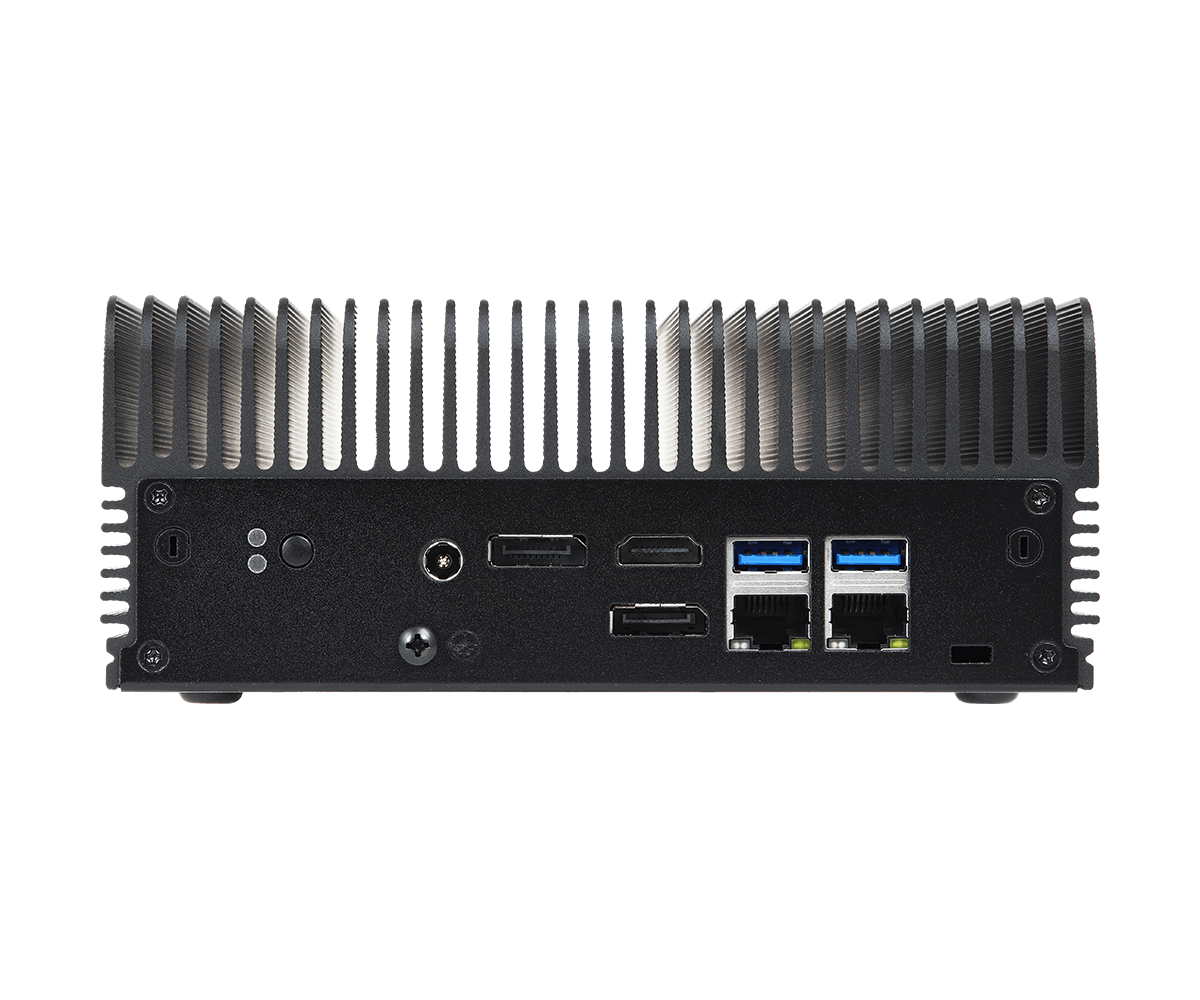

Rear I/O

HDMI 1 x HDMI 1.4
DisplayPort 2 x DP 1.2a
Ethernet 2 x 1 Gigabit LAN
USB 2 x USB 3.2(Gen2)
DC Jack 1

Storage

M.2 1 x M.2 (Key M, 2242/2260/2280) with PCIe x4 and SATA3 for SSD
*M.2 Key M 2280(optional support, by bracket)
SATA 1 x SATA3 (6Gb/s), SATA3_1 shared with M.2_Key M

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments 0,1,2....255sec

Power Requirements

Input PWR 1 x 12V/96W Power Adapter
Power On AT/ATX supported
-AT: Direct PWR on as power input ready
-ATX:Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 40ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 10% ~ 90%
Storage Humidity 10% ~ 90%

Mechanical

Construction Aluminum housing
Mounting VESA mounting bracket, Wall mounting
Dimensions (W x H x D) 171.8 x 150 x 71.5 mm
Weight Net Weight: 2.2kg

Others

OS Support Windows 10
TPM TPM 2.0 onboard IC
Certifications CE, FCC Class A
Packing List 1 x 12V/96W Power Adapter
1 x Screw Package
1 x Product DVD
1 x VESA mounting bracket

Accessories

Gift Package 2 x SCREW M2,D=5 (13G020302031AK)

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

支援下載

作業系統:

說明 作業系統 日期 下載
說明 Intel Lan driver ver:23.2_PV 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 Intel Wireless Lan driver ver:20.110.0.3 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 Intel Management Engine driver ver:12.0.37.1429_Corp 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 COM Port driver ver:160324 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 Realtek Lan driver ver:10031_10232018 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 Intel Rapid Storage Technology driver and utility ver:17.0.0.1072 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 INF driver ver:10.1.17765.8094_Public 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 VGA driver ver:25.20.100.6519 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 Realtek high definition audio driver ver:8569 作業系統 Win 10 x 64 Date 2020-05-08 下載
版本 更新方式 / 如何更新 說明 日期 下載
版本 1.50 更新方式 / 如何更新 BIOS 說明 1. Update Intel microcode
2. Update Realtek Lan FW
3. Enhance system compitibility
日期 2021-06-18 下載
版本 1.50 更新方式 / 如何更新 DOS 說明 1. Update Intel microcode
2. Update Realtek Lan FW
3. Enhance system compitibility
日期 2021-06-18 下載
版本 1.50 更新方式 / 如何更新 Windows 說明 1. Update Intel microcode
2. Update Realtek Lan FW
3. Enhance system compitibility
日期 2021-06-18 下載
版本 1.20 更新方式 / 如何更新 BIOS 說明 First released. 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 BIOS 說明 First released. 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 DOS 說明 First released. 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 DOS 說明 First released. 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 Windows 說明 First released. 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 Windows 說明 First released. 日期 2020-05-06 下載

檔案格式為 PDF,如果您沒有安裝 Adobe Acrobat Reader,請至 Adobe下載。

說明 語言 日期 下載
說明 Quick Installation Guide 語言 English 日期 2020-05-06 下載
說明 User Manual 語言 English 日期 2020-05-06 下載
