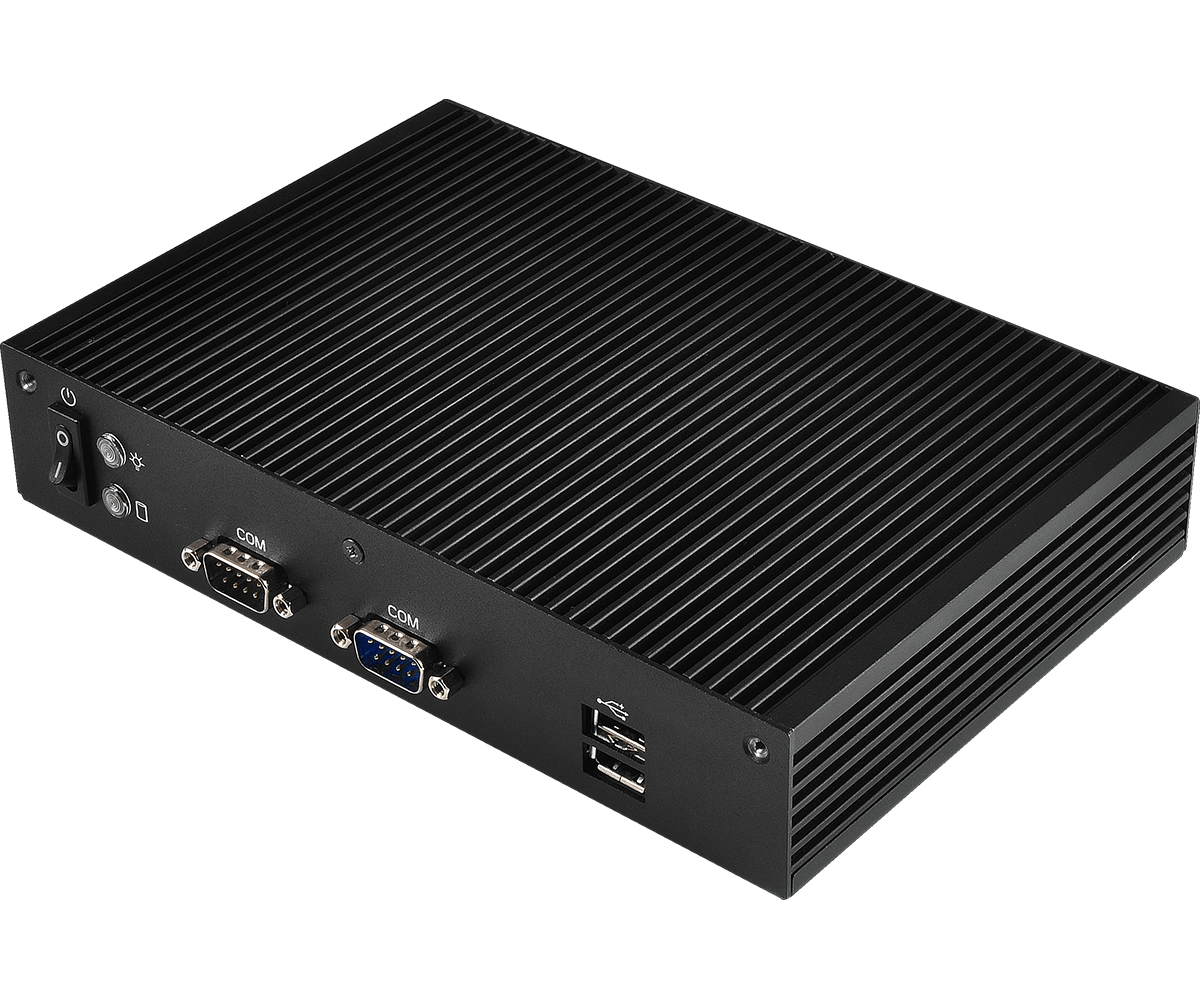

iBOX-230 Fanless Embedded BOX PC

  • Intel® Apollo Lake SoC Processor
  • 2 x 204-pin SO-DIMM up to 16GB DDR3L 1866 MHz (8GB per DIMM)
  • 2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x mini-PCIe/mSATA, 1 x mini-PCIe, 2 x COM, 1 x SATA3
  • 2 x Intel 1 Gigabit LAN
  • Supports dual display, 1 x HDMI 1.4b, 1 x VGA
  • 1 x 19V/65W AC-DC power brick adapter
  • 200 x 134.5 x 39mm, Fanless Barebone
产品型录
产品规格

Form Factor

Dimensions 200 x 134.5 x 39mm (WxDxH)

Processor System

CPU Intel®Apollo Lake SoC Processor
-iBOX-230D (N4200, QC, up to 2.50 GHz)
-iBOX-230L (N3350, DC, up to 2.40 GHz)
Chipset SoC
BIOS AMI SPI 128 Mbit

Memory

Technology Dual Channel DDR3L 1866 MHz
Capacity 16 GB (8 GB per DIMM)
Socket 2 x 204-pin SO-DIMM

Graphics

Controller Intel® Gen9 Graphics DX 12
HDMI HDMI 1.4b
Max resolution up to 4096 x 2160@24Hz
VGA Max resolution up to 1920x1200@60Hz
MultiDisplay Dual Display

Expansion Slot

mini-PCIe 1 x Full/ Half size(Supports PCIe x1 and USB 2.0)
mini-PCIe/mSATA 1 x Full size (Supports PCIe x1 and USB 2.0, shared with m-SATA)

Audio

Interface Realtek ALC887, High Definition Audio. Line-out,Mic-in

Ethernet

Controller/ Speed 2 x Intel® I210 with 10/100/1000 Mbps
Connector 2 x RJ-45

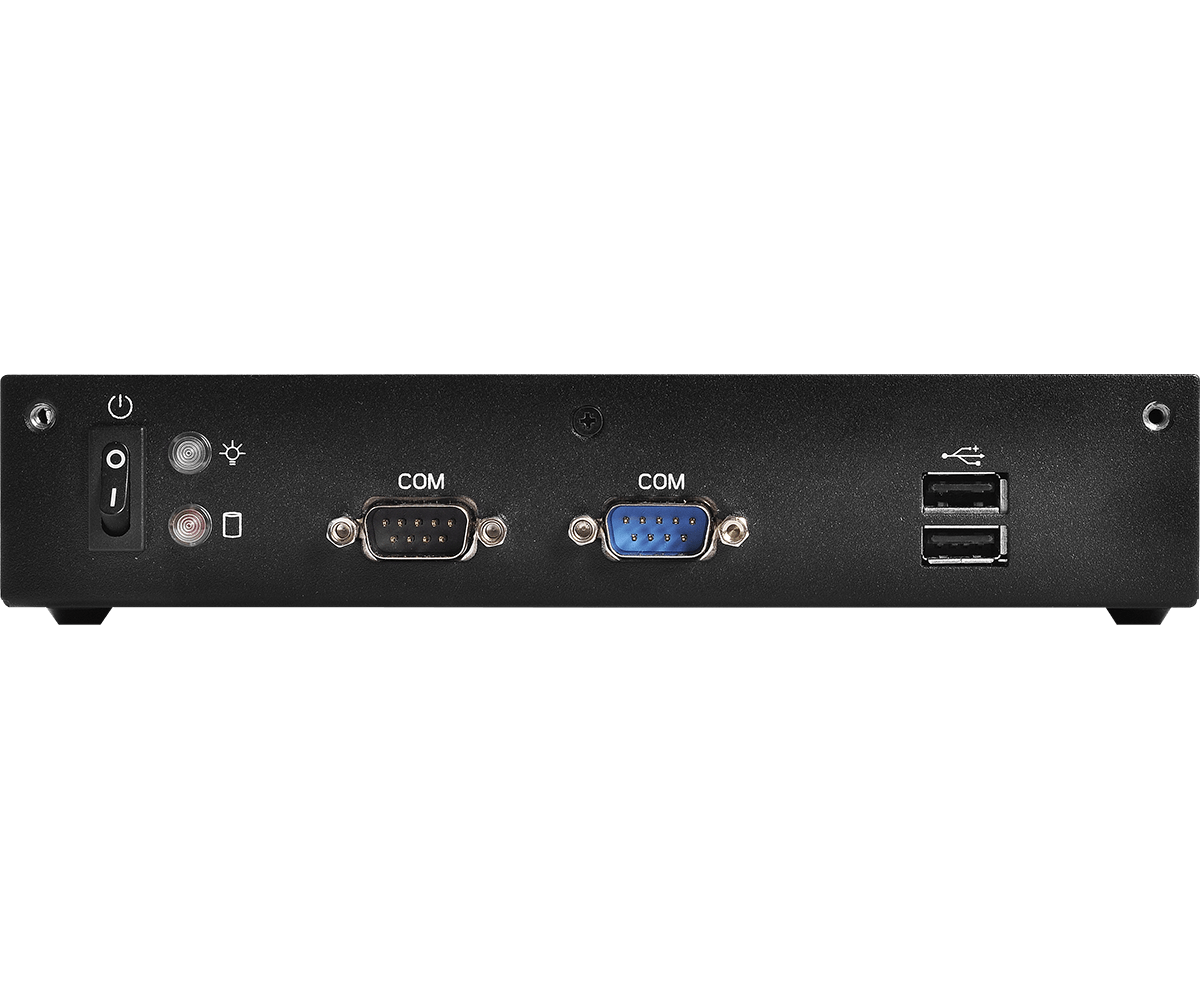

Front I/O

USB 2 x USB 2.0
COM 1 x COM (RS-233/422/485), 1 x COM (RS-232)

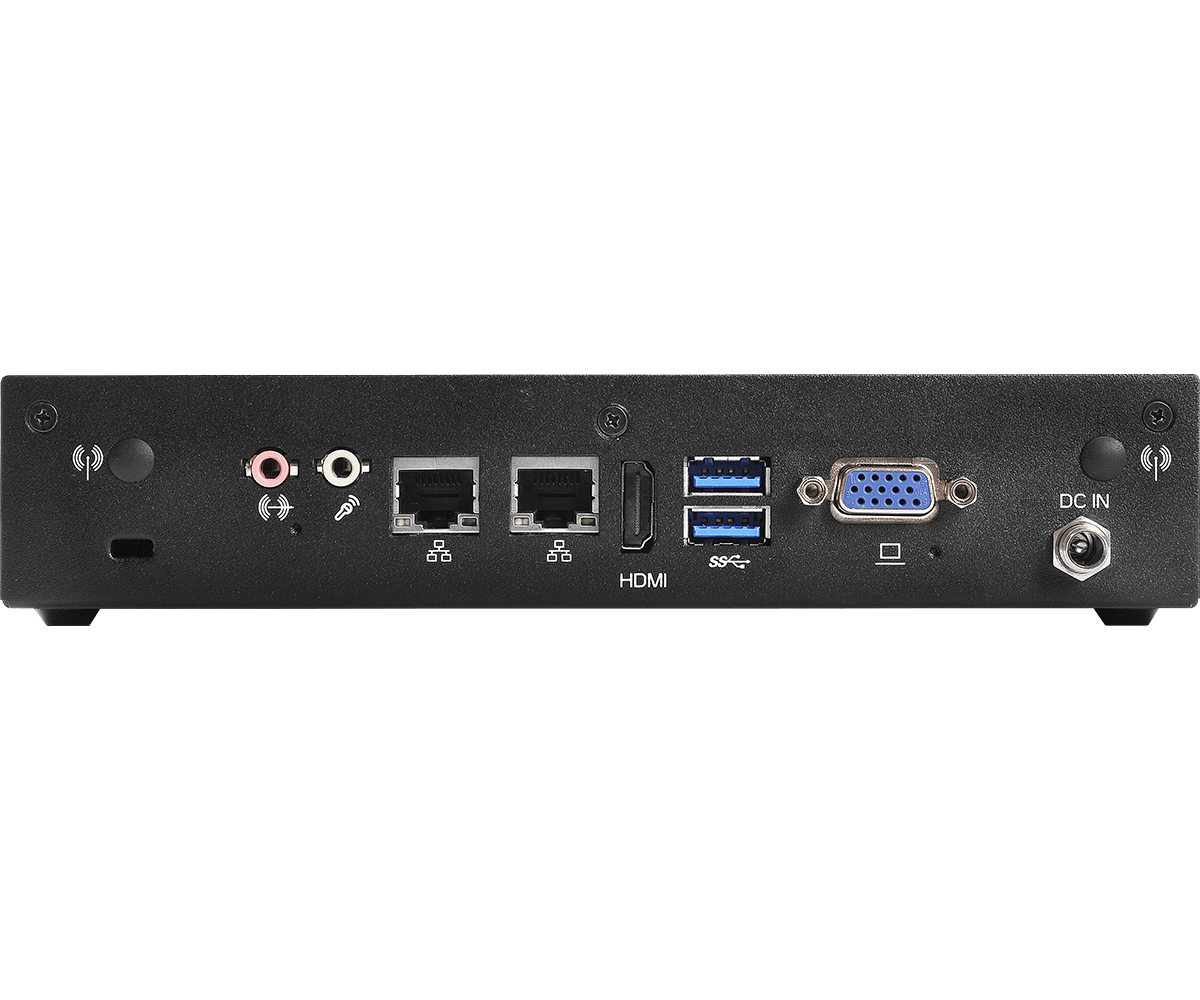

Rear I/O

HDMI 2 x HDMI 1.4b
VGA 1
Ethernet 2 x 1 Gigabit LAN
USB 2 x USB 3.0
Audio 2 (Mic-in, Line-out)
DC Jack 1

Storage

mSATA 1 x Full size (Supports PCIe x1 and USB 2.0, shared with m-SATA)
SATA 1 x SATA3 (6.0Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 1 x 19V/65W AC-DC power brick adapter
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 50ºC
Storage Temp -40° C – 85° C
Operating Humidity 10% ~ 90%
Storage Humidity 10% ~ 90%

Mechanical

Construction Aluminum housing
Mounting VESA mounting bracket
Dimensions (W x H x D) 200 x 134.5 x 39mm
Weight Net Weight:1.8kg

Others

OS Support Windows 10
Certifications CE, FCC Class A
Packing List 1 x 19V/65W Power Adapter
1 x Screw Package
1 x Product DVD
1 x VESA mounting bracket

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

支援下载

操作系统:

说明 操作系统 日期 下载
说明 Intel Trusted Execution Engine ver:3.1.50.2222 操作系统 Win 10 x 64 Date 2020-05-08 下载
说明 INF driver ver:10.1.1.34 操作系统 Win 10 x 64 Date 2020-05-08 下载
说明 Intel iRMT ver:1.1.50.493 操作系统 Win 10 x 64 Date 2020-05-08 下载
说明 Intel Serial IO driver ver:30.100.1631.03_PV 操作系统 Win 10 x 64 Date 2020-05-08 下载
说明 VGA driver ver:15.45.20.64.4727 操作系统 Win 10 x 64 Date 2020-05-08 下载
说明 Realtek high definition audio driver ver:8010 操作系统 Win 10 x 64 Date 2020-05-08 下载
说明 Intel Lan driver ver:21.0 操作系统 Win 10 x 64 Date 2020-05-08 下载
版本 更新方式 / 如何更新 说明 日期 下载
版本 1.90 更新方式 / 如何更新 BIOS 说明 1.Update Intel Microcode.
2.Update Intel TXE version.
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 DOS 说明 1.Update Intel Microcode.
2.Update Intel TXE version.
日期 2020-05-06 下载
版本 1.90 更新方式 / 如何更新 Windows 说明 1.Update Intel Microcode.
2.Update Intel TXE version.
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 BIOS 说明 1.Update Intel TXE version
2.Update Intel Microcode
3.Improve COM compatibility
4.Enhance GPIO Voltage level
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 DOS 说明 1.Update Intel TXE version
2.Update Intel Microcode
3.Improve COM compatibility
4.Enhance GPIO Voltage level
日期 2020-05-06 下载
版本 1.80 更新方式 / 如何更新 Windows 说明 1.Update Intel TXE version
2.Update Intel Microcode
3.Improve COM compatibility
4.Enhance GPIO Voltage level
日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 BIOS 说明 Improve system compatibility. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 DOS 说明 Improve system compatibility. 日期 2020-05-06 下载
版本 1.70 更新方式 / 如何更新 Windows 说明 Improve system compatibility. 日期 2020-05-06 下载
版本 1.60 更新方式 / 如何更新 BIOS 说明 1.Update Intel TXE version.
2.Update Intel Microcode.
日期 2020-05-06 下载

档案格式为 PDF,如果您没有安装 Adob​​e Acrobat Reader,请至 Adobe下载。

说明 语言 日期 下载
说明 User Manual 语言 English 日期 2020-05-06 下载
说明 Quick Installation Guide 语言 English 日期 2020-05-06 下载
