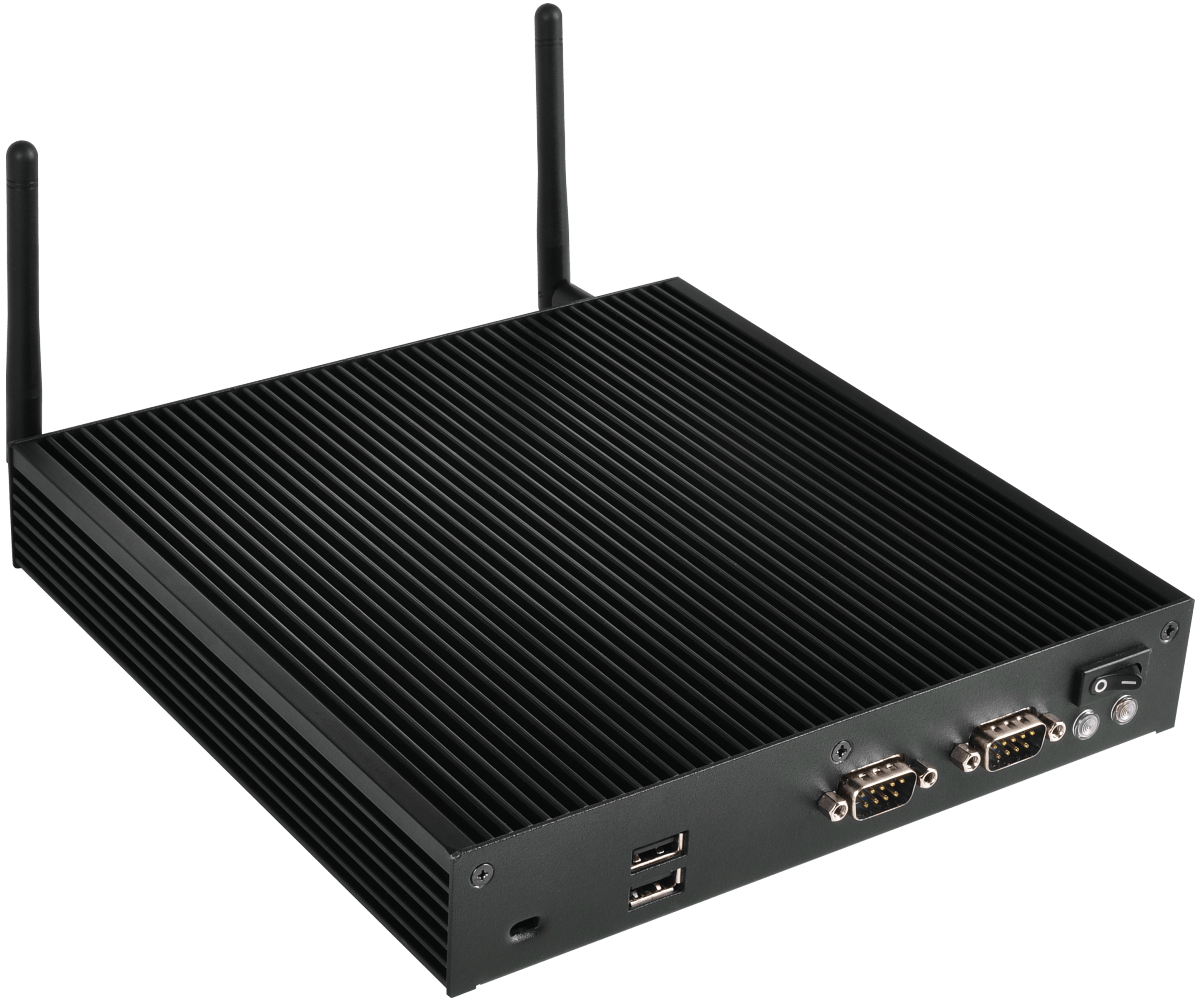

iBOX-155B Fanless Embedded BOX PC

  • Intel® Braswell SoC Processor N3160
  • 2 x 204-pin SO-DIMM up to 8GB DDR4 2400 MHz (4GB per DIMM)
  • 4 x USB 3.1 Gen1, 4 x USB 2.0, 1 x mini-PCIe, 1 x mSATA, 2 x COM, 1 x SATA3
  • 2 x Realtek 1 Gigabit LAN
  • Supports dual display, 1 x HDMI 1.2a, 1 x VGA
  • 1 x 19V/65W AC-DC power brick adapter
  • 200 x 200 x 35mm, Fanless Barebone
產品型錄
產品規格

Form Factor

Dimensions 200 x 200 x 35mm (WxDxH)

Processor System

CPU Intel® Braswell SoC Processor N3160, QC, up to 2.24 GHz
Chipset SoC
BIOS AMI SPI 64 Mbit

Memory

Technology Dual Channel DDR3L 1600 MHz
Capacity 8 GB (4GB per DIMM)
Socket 2 x 204-pin SO-DIMM

Graphics

Controller Integrated Intel® Gen8 Intel® Graphics DX 11*, OGL3.2
HDMI HDMI 1.4a
Max resolution up to 1920 x 1200@24hz
VGA Max resolution up to 1920 x 1200@60Hz
MultiDisplay Dual Display

Expansion Slot

mini-PCIe 1 x Full/Half mini-PCIe with PCIe x1 and shared USB 2.0

Audio

Interface Realtek ALC887, High Definition Audio. Line-out,Mic-in

Ethernet

Controller/ Speed 2 x Realtek RTL8111G with 10/100/1000 Mbps
Connector 2 x RJ-45

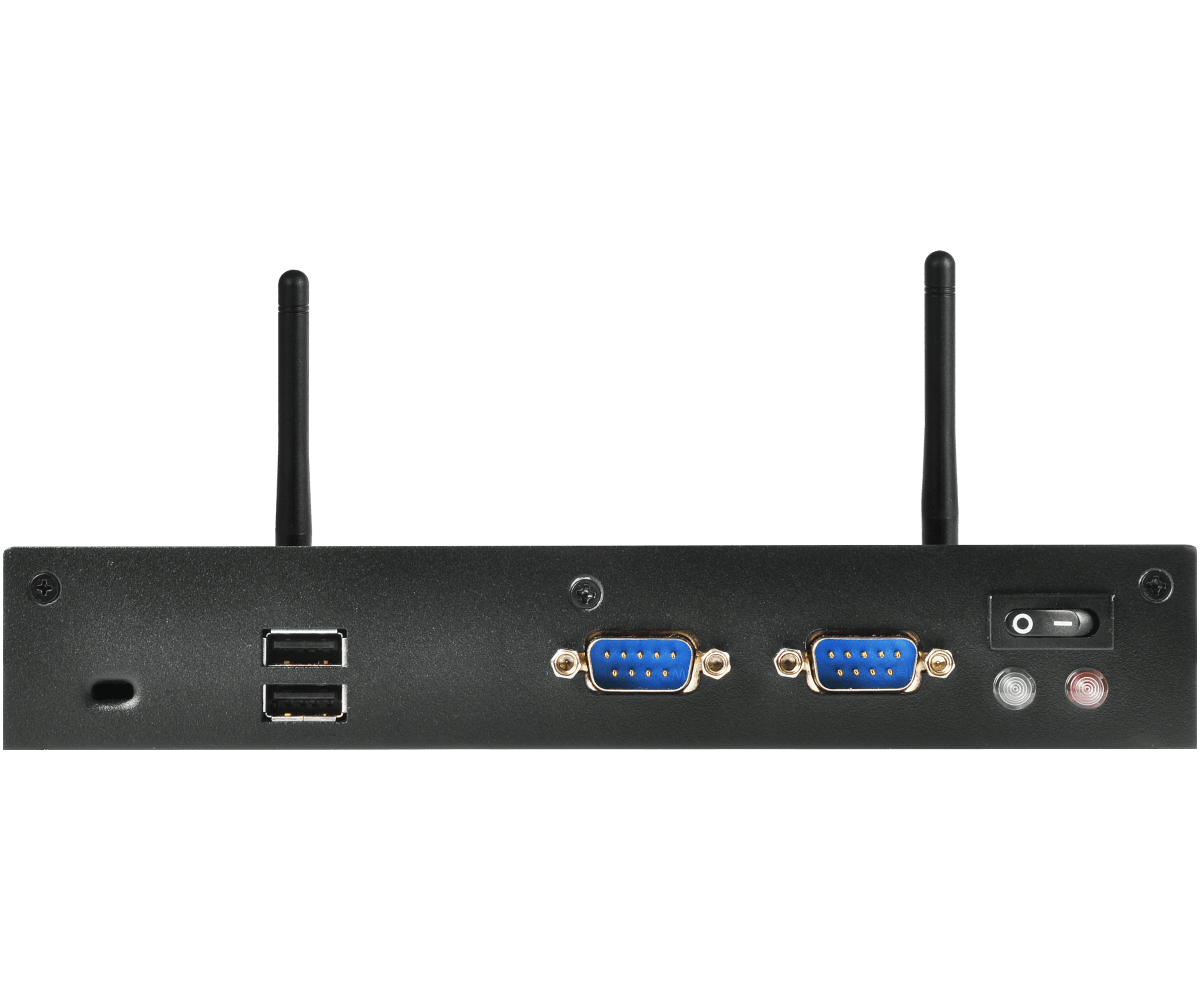

Front I/O

USB 2 x USB 2.0
COM 2 x COM (RS-233/422/485)

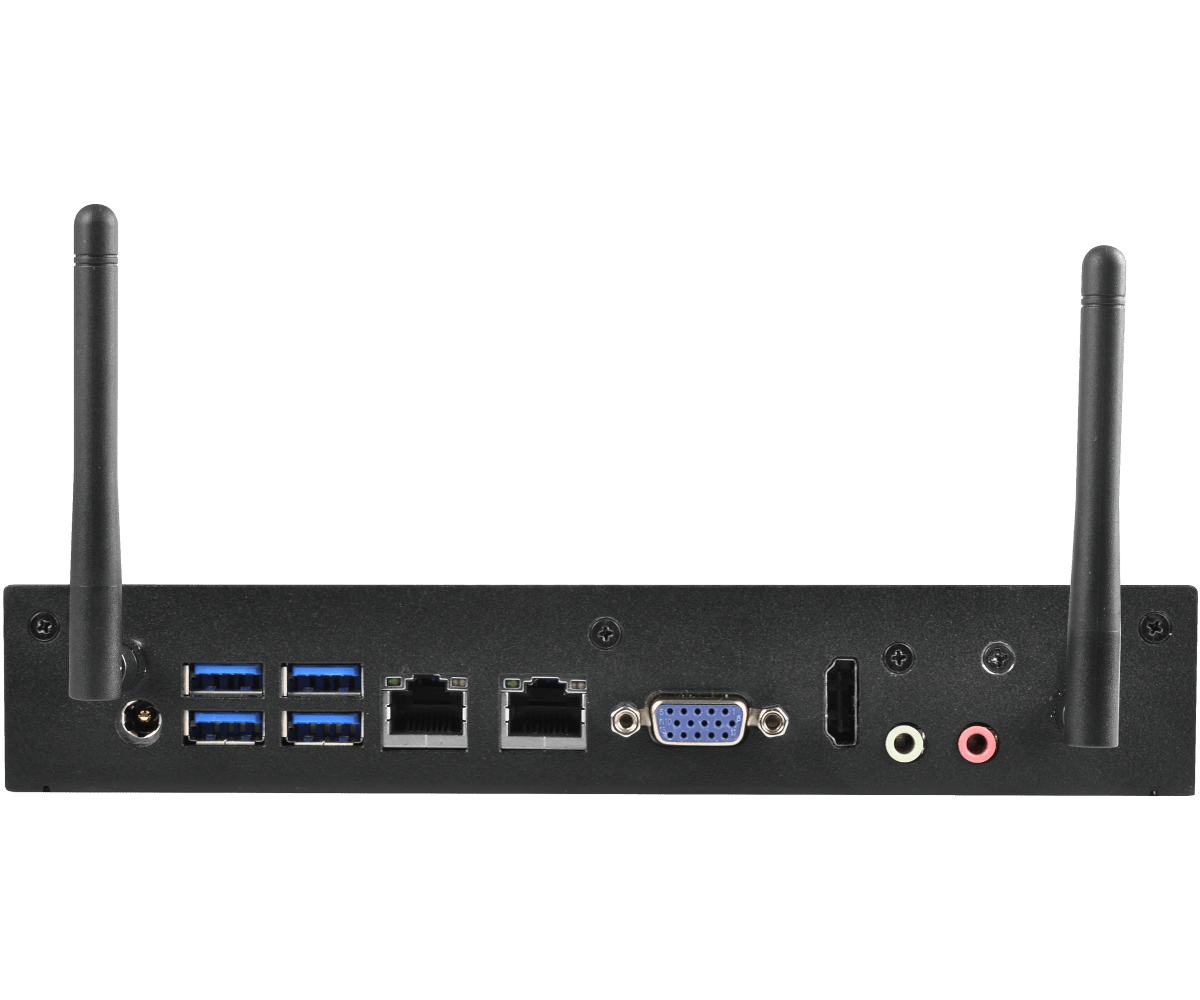

Rear I/O

HDMI 1 x HDMI 1.2a
VGA 1
Ethernet 2 x 1 Gigabit LAN
USB 4 x USB 3.0
Audio 2 (Mic-in, Line-out)
DC Jack 1

Storage

mSATA 1 x Full size (Supports PCIe x1 and USB 2.0, shared with m-SATA)
SATA 1 x SATA3 (6.0Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 1 x 19V/65W AC-DC power brick adapter
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 50ºC
Storage Temp -40° C – 85° C
Operating Humidity 10% ~ 90%
Storage Humidity 10% ~ 90%

Mechanical

Construction Aluminum housing
Mounting VESA mounting bracket
Dimensions (W x H x D) 200 x 200 x 35mm
Weight Net Weight:1.8kg

Others

OS Support Windows 7, Windows 10
Certifications CE, FCC Class A
Packing List 1 x 19V/65W Power Adapter
1 x Screw Package
1 x Product DVD

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

支援下載

作業系統:

說明 作業系統 日期 下載
說明 VGA driver ver:15.40.4.64.4300 作業系統 Win 10 x 64 Date 2020-05-08 下載
說明 Intel USB 3.0 driver ver:4.0.0.27 作業系統 Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 VGA driver ver:38.15.0 作業系統 Win 7 Date 2020-05-08 下載
說明 Realtek Teaming driver ver:2.0.2.7 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 COM Port driver ver:1.0.2011.1109 作業系統 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Intel Serial IO driver ver:1.0 作業系統 Win 8.1 x 64 Date 2020-05-08 下載
說明 Realtek high definition audio driver ver:7560 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 VGA driver ver:15.38.5.64.4277 作業系統 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 Date 2020-05-08 下載
說明 ASRock 3TB+ Unlocker utility ver:1.1.1 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Intel iRMT ver:1.1.50.493 作業系統 Win 8.1 x 64 , Win 7 x 64 Date 2020-05-08 下載
說明 Realtek Lan driver ver:7086 作業系統 Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Intel Dynamic Platform and Thermal Framework (Intel DPTF) driver ver:8.1.10300.137 作業系統 Win 8.1 x 64 Date 2020-05-08 下載
說明 INF driver ver:10.0.26 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 VGA driver ver:15.40.4.4300 作業系統 Win 10 Date 2020-05-08 下載
說明 Intel Smart Connect utility ver:1.0.7 作業系統 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Intel Trusted Execution Engine ver:2.0.0.2060 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Realtek Lan driver ver:8025 (Support ASRock Cloud) 作業系統 Win 8.1 x 64 , Win 8 x 64 Date 2020-05-08 下載
說明 Intel Smart Connect driver ver:4.2.41.2710 作業系統 Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Intel USB 3.0 Adaptation driver ver:1.0.0.26 作業系統 Win 8.1 x 64 Date 2020-05-08 下載
版本 更新方式 / 如何更新 說明 日期 下載
版本 2.20 更新方式 / 如何更新 BIOS 說明 Update Realtek Lan FW 日期 2021-06-18 下載
版本 2.20 更新方式 / 如何更新 DOS 說明 Update Realtek Lan FW 日期 2021-06-18 下載
版本 2.20 更新方式 / 如何更新 Windows 說明 Update Realtek Lan FW 日期 2021-06-18 下載
版本 2.10 更新方式 / 如何更新 BIOS 說明 1.Update Intel Microcode.
2.Improve system compatibility
日期 2020-05-06 下載
版本 2.10 更新方式 / 如何更新 DOS 說明 1.Update Intel Microcode.
2.Improve system compatibility
日期 2020-05-06 下載
版本 2.10 更新方式 / 如何更新 Windows 說明 1.Update Intel Microcode.
2.Improve system compatibility
日期 2020-05-06 下載
版本 2.00 更新方式 / 如何更新 BIOS 說明 1.Update Intel Microcode
2.Add "COM Port IRQ Mode" item into BIOS menu
3.Update TPM module
日期 2020-05-06 下載
版本 2.00 更新方式 / 如何更新 DOS 說明 1.Update Intel Microcode
2.Add "COM Port IRQ Mode" item into BIOS menu
3.Update TPM module
日期 2020-05-06 下載
版本 2.00 更新方式 / 如何更新 Windows 說明 1.Update Intel Microcode
2.Add "COM Port IRQ Mode" item into BIOS menu
3.Update TPM module
日期 2020-05-06 下載
版本 1.80 更新方式 / 如何更新 BIOS 說明 Enhance USB3.0 device compatibility 日期 2020-05-06 下載
版本 1.80 更新方式 / 如何更新 DOS 說明 Enhance USB3.0 device compatibility 日期 2020-05-06 下載
版本 1.80 更新方式 / 如何更新 Windows 說明 Enhance USB3.0 device compatibility 日期 2020-05-06 下載
版本 1.70 更新方式 / 如何更新 BIOS 說明 1. Support "Platform Trust Technology" function.
2. Update NTFS module and AATF table.
3. Support 4K Native HDD
日期 2020-05-06 下載
版本 1.70 更新方式 / 如何更新 DOS 說明 1. Support "Platform Trust Technology" function.
2. Update NTFS module and AATF table.
3. Support 4K Native HDD
日期 2020-05-06 下載
版本 1.70 更新方式 / 如何更新 Windows 說明 1. Support "Platform Trust Technology" function.
2. Update NTFS module and AATF table.
3. Support 4K Native HDD
日期 2020-05-06 下載

檔案格式為 PDF,如果您沒有安裝 Adobe Acrobat Reader,請至 Adobe下載。

說明 語言 日期 下載
說明 Quick Installation Guide 語言 English 日期 2020-05-06 下載
說明 User Manual 語言 English 日期 2020-05-06 下載
