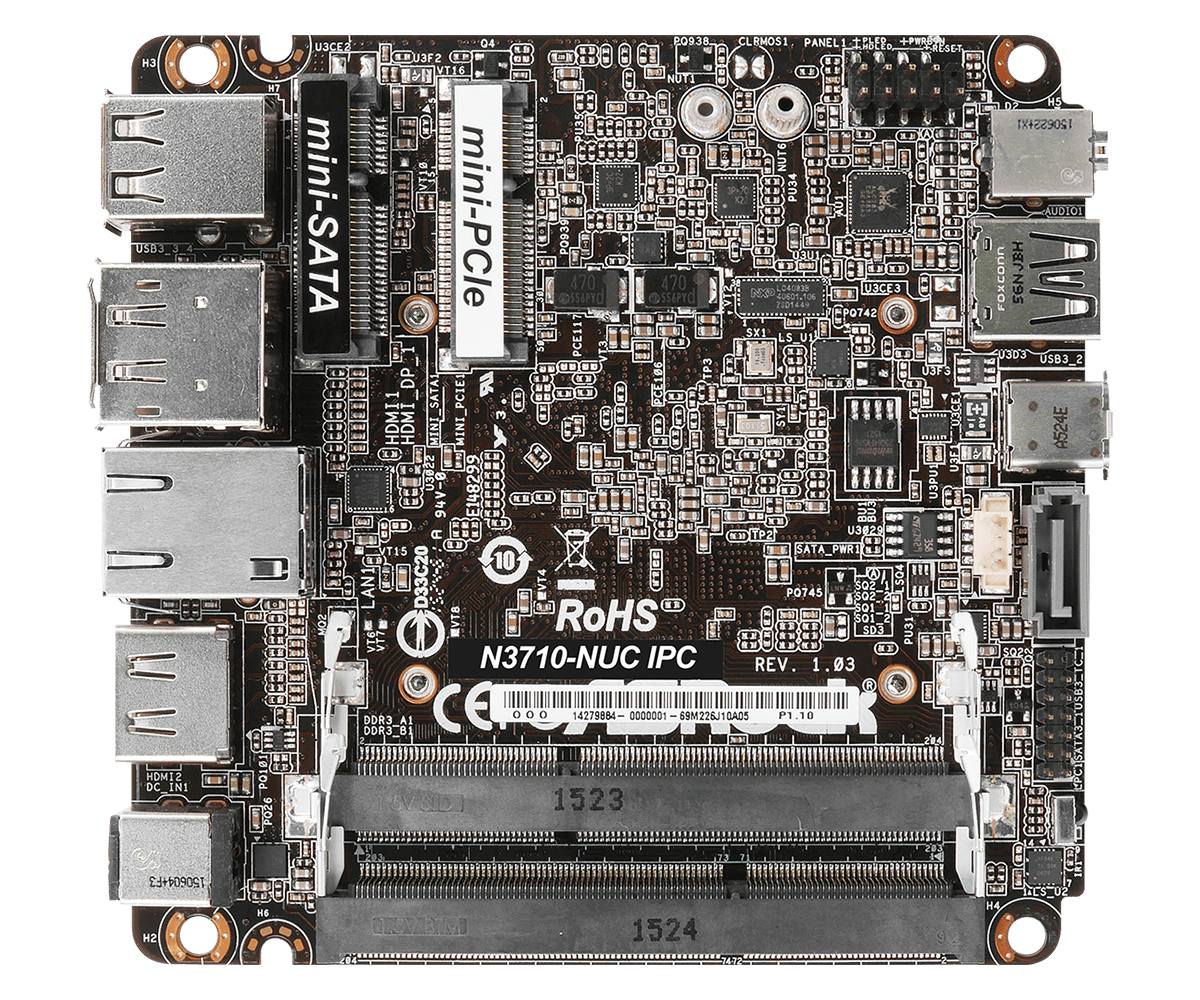

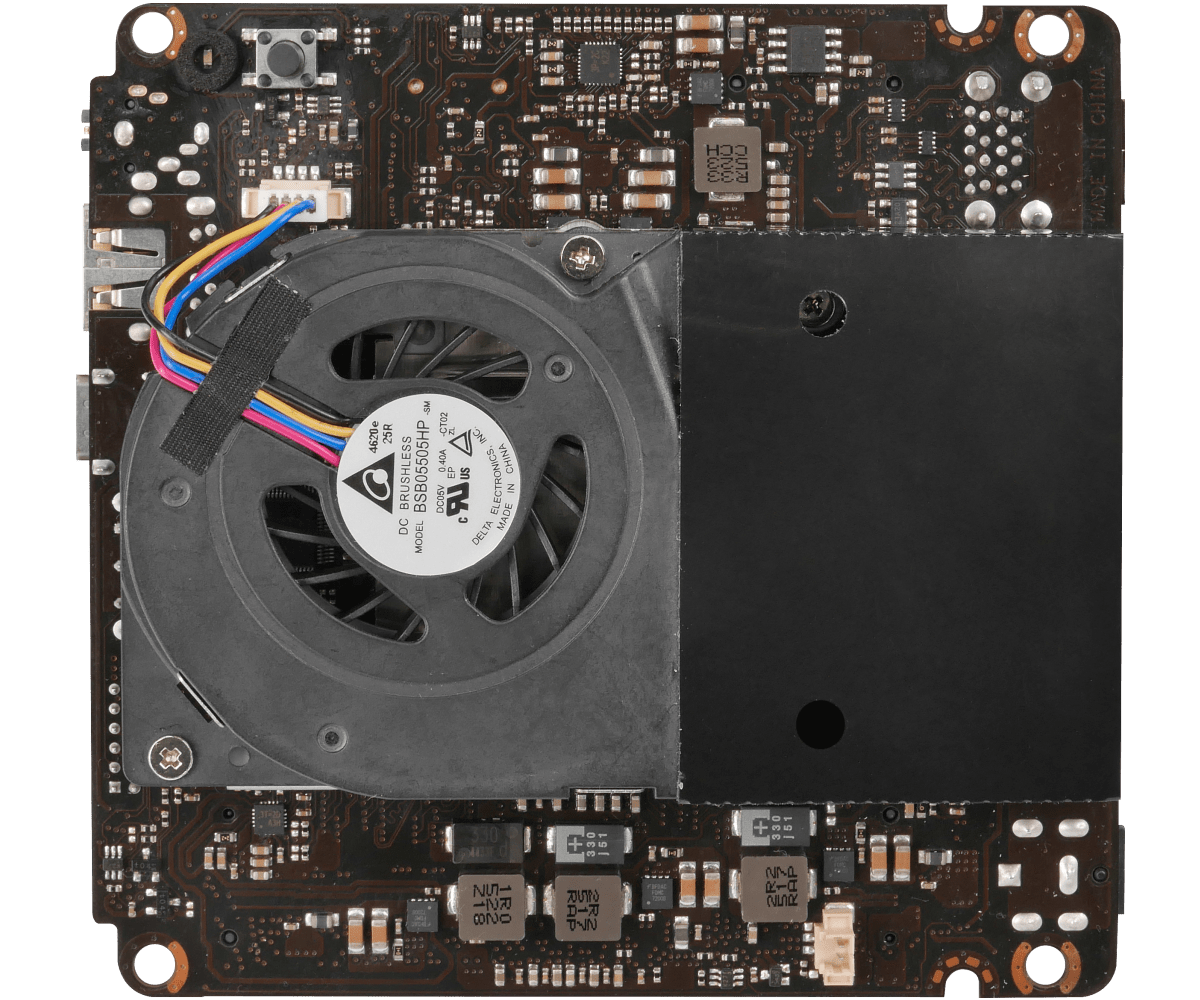

N3710-NUC IPC NUC Motherboard

  • Intel® Braswell SoC Processor
  • 2 x 204-pin SO-DIMM up to 16GB DDR3L 1600 MHz ( 8GB per DIMM )
  • 1 x mini-PCIe , 3 x USB 3.1 Gen1 , 1 x USB 3.1 Gen1 Type C , 1 x mSATA, 1 x SATA3
  • 1x Realtek 1 Gigabit LAN
  • Supports triple display, 2 x HDMI1.4 , 1 x DP1.2
  • 12V DC-In
產品型錄
產品規格

Form Factor

Dimensions NUC(4.09-inx4.02-in)

Processor System

CPU Intel®Brasswell Soc Processor N3710, QC, 1.60GHz, 6W
Chipset SoC
BIOS AMI SPI 64 Mbit

Memory

Technology Dual Channel DDR3L 1600 MHz
Capacity 16GB (8 GB per DIMM)
Socket 2 x 204-pin SO-DIMM

Graphics

Controller Intel® Gen8 Graphics DX 11,OGL3.2
HDMI HDMI 1.4a
Max resolution up to 3840 x 2160@30Hz
DisplayPort DisplayPort 1.1a ,
Max resolution up to 3840x2160@30Hz
MultiDisplay Triple Display

Expansion Slot

mini-PCIe 1x Half size with PCIe x1 and USB2.0

Audio

Interface Realtek ALC233, High Definition Audio, Line-out, Mic-in

Ethernet

Controller/ Speed 1 x Realtek RTL811G with 10/100/1000Mbps
Connector 1 x RJ-45

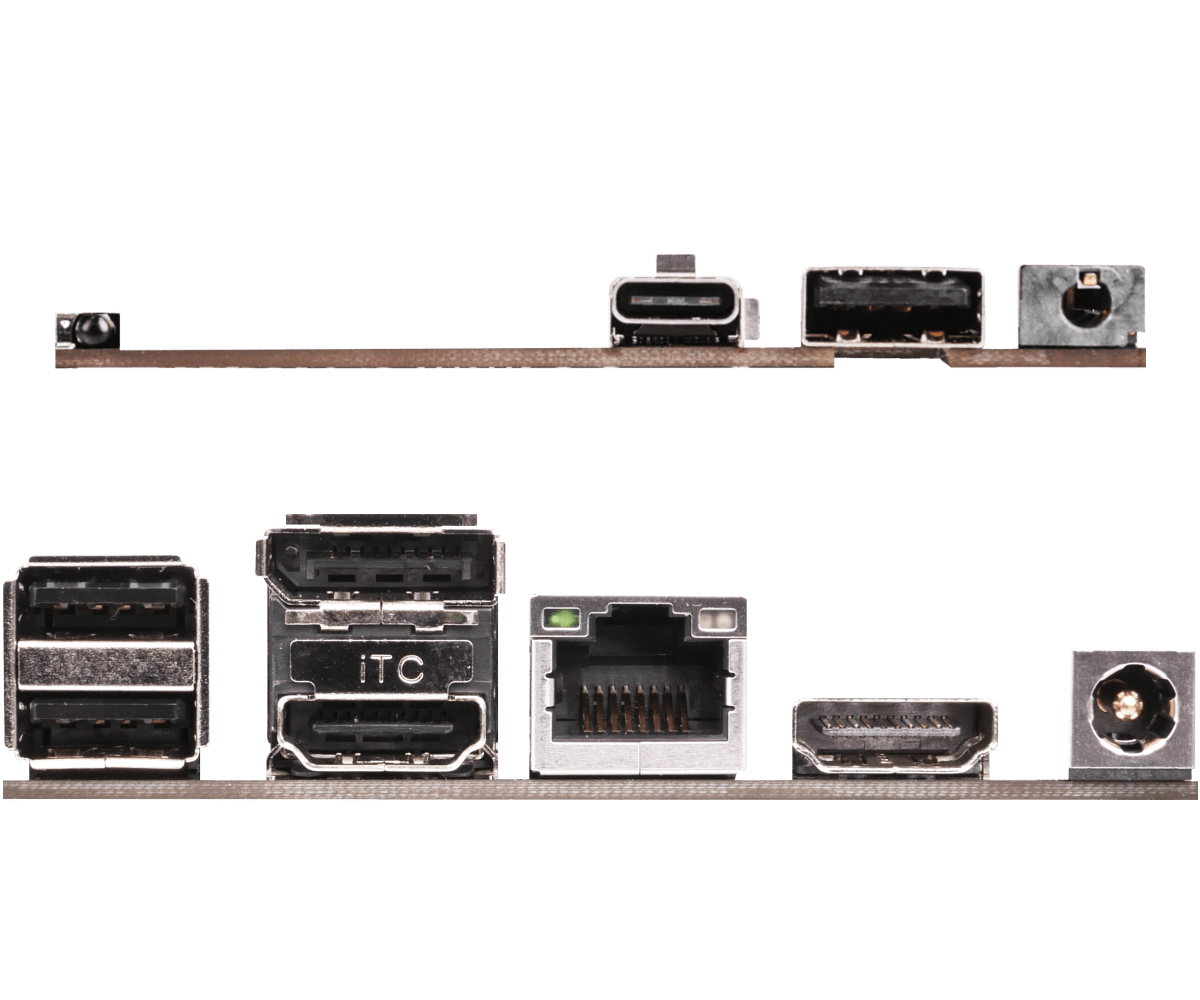

Front I/O

USB 1x USB3.0 + 1 x USB3.0 (TypeC)
Audio 1 (Mic-in or Line-out)

Rear I/O

HDMI 2 x HDMI 1.4
DisplayPort 1 x DP 1.2
Ethernet 1 x 1 Gigabit LAN
USB 2 x USB 3.0
DC Jack 1

Internal Connector

USB N/A
SATA PWR Output 1

Storage

mSATA 1
SATA 1 x SATA3 (6Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 12V DC-in(DC Jack)
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Bulk Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
2 x SATA Data/Power Cable (14G000103110AK)

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

支援下載

作業系統:

說明 作業系統 日期 下載
說明 Realtek Lan driver ver:10006 作業系統 Win 10 x 64 , Win 10 Date 2020-05-08 下載
說明 Intel USB 3.0 Adaptation driver ver:1.0.1.45 作業系統 Win 8.1 Date 2020-05-08 下載
說明 Intel iRMT ver:1.1.50.493 作業系統 Win 10 x 64 , Win 10 Date 2020-05-08 下載
說明 Realtek Lan driver ver:7086 作業系統 Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Realtek high definition audio driver ver:7514 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 7 x 64 Date 2020-05-08 下載
說明 VGA driver ver:15.40.6.4352 作業系統 Win 10 , Win 8.1 , Win 7 Date 2020-05-08 下載
說明 Intel Trusted Execution Engine ver:2.0.2.2092 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Realtek Lan driver ver:8025 (Support ASRock Cloud) 作業系統 Win 8.1 x 64 Date 2020-05-08 下載
說明 INF driver ver:10.1.1.1 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 VGA driver ver:15.40.6.64.4352 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 Date 2020-05-08 下載
說明 Intel USB 3.0 driver ver:4.0.3.49 作業系統 Win 7 x 64 Date 2020-05-08 下載
說明 Intel iRMT ver:1.1.50.493 作業系統 Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
版本 更新方式 / 如何更新 說明 日期 下載
版本 2.10 更新方式 / 如何更新 BIOS 說明 Improve system compatibility 日期 2020-05-06 下載
版本 2.10 更新方式 / 如何更新 DOS 說明 Improve system compatibility 日期 2020-05-06 下載
版本 2.10 更新方式 / 如何更新 Windows 說明 Improve system compatibility 日期 2020-05-06 下載

檔案格式為 PDF,如果您沒有安裝 Adobe Acrobat Reader,請至 Adobe下載。

說明 語言 日期 下載
說明 Jumpers and headers setting guide 語言 English 日期 2020-05-06 下載
說明 User Manual 語言 English 日期 2020-05-06 下載
