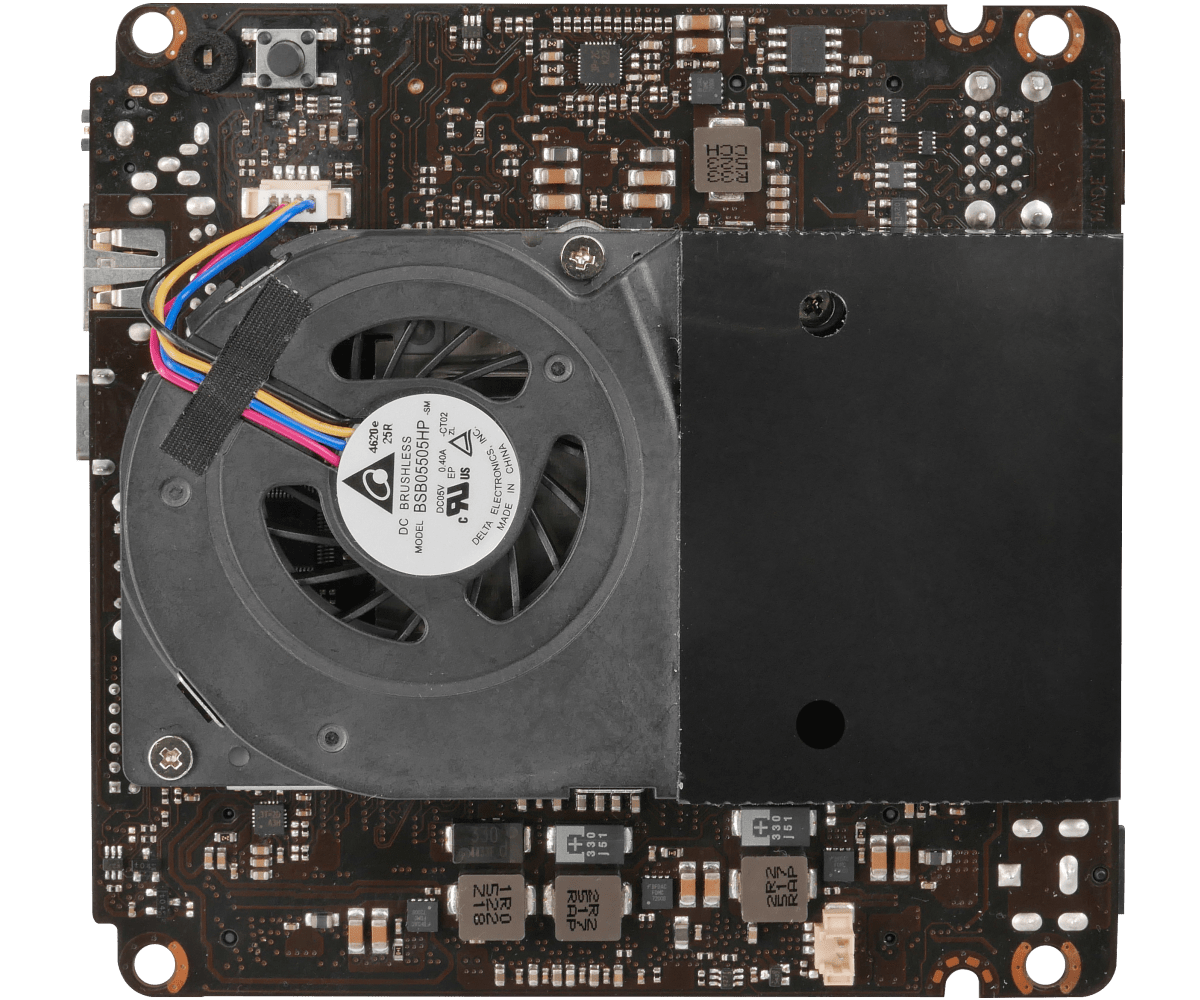

N3150-NUC IPC NUC Motherboard

  • Intel® Braswell N3150 (Fan Design)
  • 2 x HDMI, 1 x DisplayPort
  • 1 x Giga LAN
  • 4 x USB 3.0 (1 x Type C), 1 x Audio-out with MIC-In
  • 1 x mSATA, 1 x Mini-PCIe
  • Triple display (HDMI+HDMI+DP),Support 4K Display and Playback
產品型錄
產品規格

Form Factor

Dimensions NUC(4.09-inx4.02-in)

Processor System

CPU Intel® Quad Core Braswell N3150(With FAN)
Supports Hyper-Threading Technology
BIOS UEFI

Memory

Technology Dual Channel DDR3L 1066 / 1600 MHz SDRAM
Capacity 16GB
Socket 2 x SO-DIMM

Graphics

Controller Intel® Gen8 Intel® Graphics DX 11, OGL3.2
HDMI Supports HDMI 1.4a, max resolution up to 3840 x 2160@30Hz
DisplayPort DisplayPort 1.1a ,
Max resolution up to 3840x2160@30Hz
MultiDisplay Triple Display

Expansion Slot

mini-PCIe 1 (half size, supports PCIe x1 & USB)

Ethernet

Controller/ Speed 1 x Realtek RTL811G with 10/100/1000Mbps
Connector 1 x RJ-45

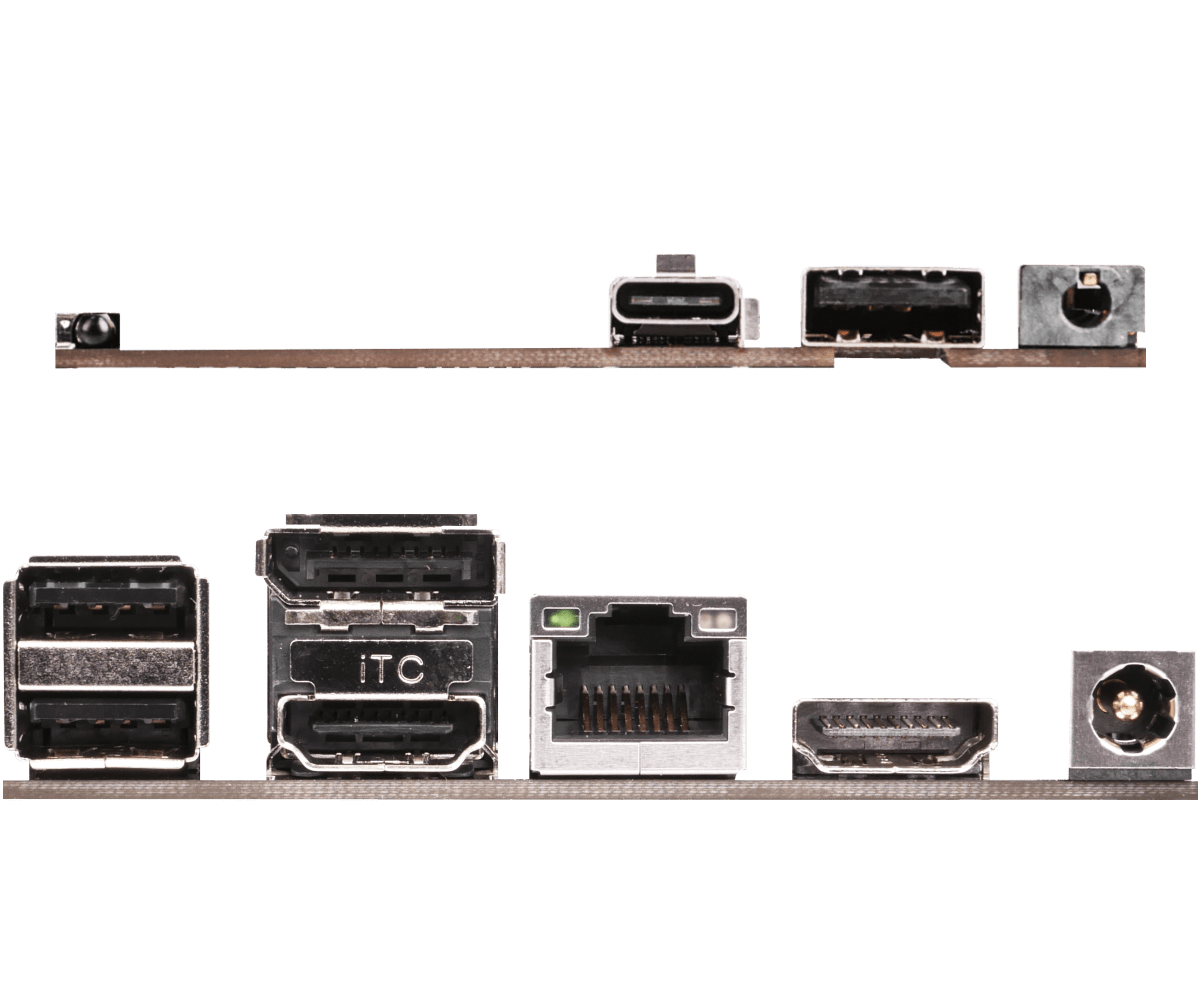

Rear I/O

HDMI 2
DisplayPort 1
Ethernet 1
USB 4 (3 x USB 3.0 compliant, 1 x USB 3.0 Type C)
Audio 1 (Mic-in, Line-out)
DC Jack 1

Internal Connector

SATA PWR Output 1

Storage

mSATA 1
SATA 1 x SATA3 (6Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 12V DC-in(DC Jack)
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

支援下載

作業系統:

說明 作業系統 日期 下載
說明 Intel iRMT ver:1.1.50.493 作業系統 Win 10 x 64 , Win 10 Date 2020-05-08 下載
說明 Realtek Lan driver ver:7086 作業系統 Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Realtek high definition audio driver ver:7514 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 7 x 64 Date 2020-05-08 下載
說明 VGA driver ver:15.40.6.4352 作業系統 Win 10 , Win 8.1 , Win 7 Date 2020-05-08 下載
說明 Intel Trusted Execution Engine ver:2.0.2.2092 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Realtek Lan driver ver:8025 (Support ASRock Cloud) 作業系統 Win 8.1 x 64 Date 2020-05-08 下載
說明 INF driver ver:10.1.1.1 作業系統 Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 VGA driver ver:15.40.6.64.4352 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 Date 2020-05-08 下載
說明 Intel USB 3.0 driver ver:4.0.3.49 作業系統 Win 7 x 64 Date 2020-05-08 下載
說明 Intel iRMT ver:1.1.50.493 作業系統 Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-08 下載
說明 Realtek Lan driver ver:10006 作業系統 Win 10 x 64 , Win 10 Date 2020-05-08 下載
說明 Intel USB 3.0 Adaptation driver ver:1.0.1.45 作業系統 Win 8.1 Date 2020-05-08 下載
版本 更新方式 / 如何更新 說明 日期 下載
版本 2.10 更新方式 / 如何更新 BIOS 說明 Improve system compatibility 日期 2020-07-09 下載
版本 2.10 更新方式 / 如何更新 DOS 說明 Improve system compatibility 日期 2020-07-09 下載
版本 2.10 更新方式 / 如何更新 Windows 說明 Improve system compatibility 日期 2020-07-09 下載

檔案格式為 PDF,如果您沒有安裝 Adobe Acrobat Reader,請至 Adobe下載。

說明 語言 日期 下載
說明 User Manual 語言 English 日期 2020-07-16 下載
說明 Quick Installation Guide 語言 Multi-Language 日期 2020-07-16 下載
