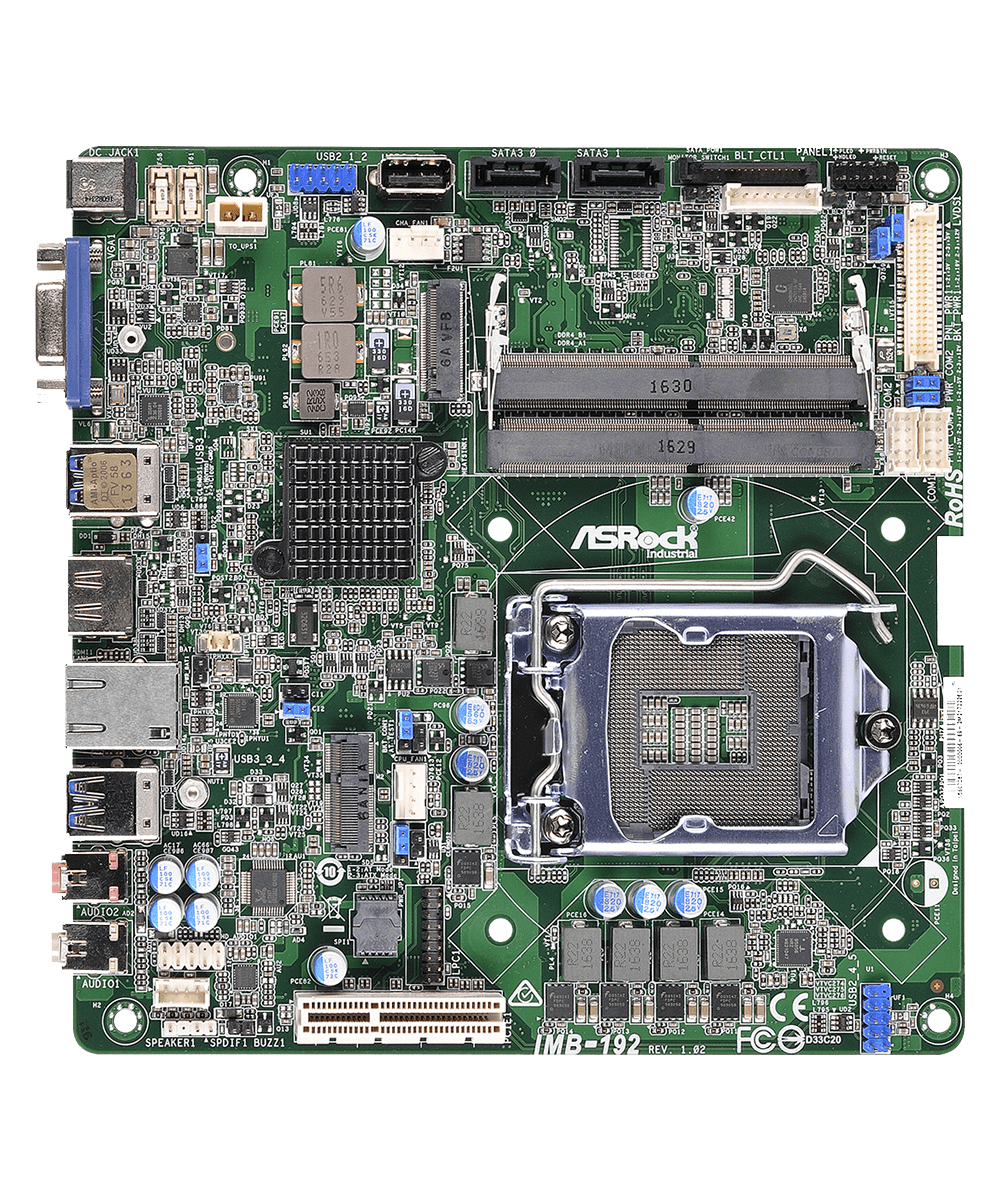

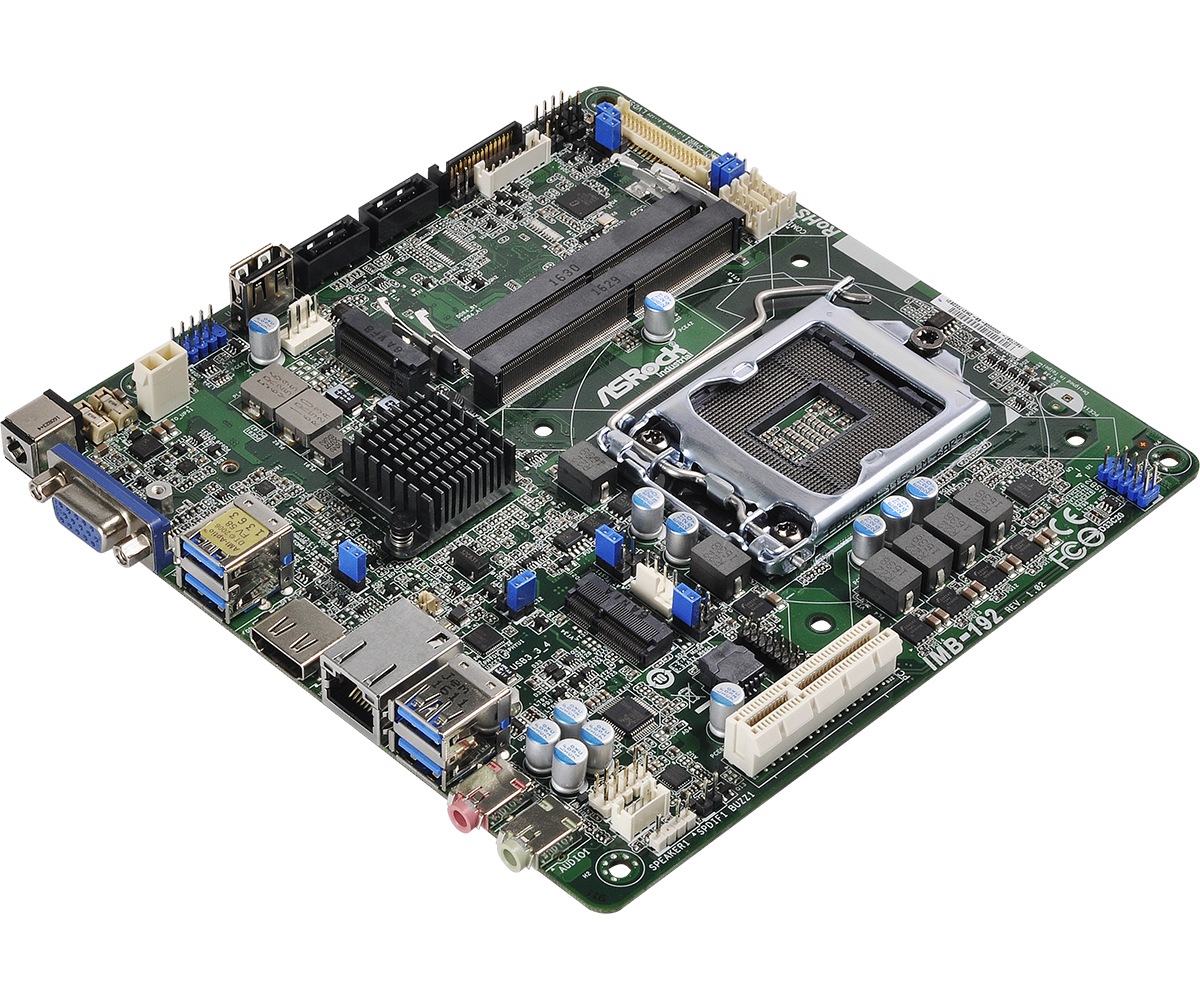

IMB-192 Mini-ITX Motherboard

  • Intel® 7th/ 6th Gen (Kabylake-S / Skylake-S) Core™ Processors with H110 chipset
  • 2 x 260-pin SO-DIMM up to 32GB DDR4 2133 MHz (16GB per DIMM)
  • 1 x PCIe x4 (Gen2), 4 x USB 3.1 Gen1, 5 x USB 2.0, 1 x M.2 Key E, 1 x M.2 Key M, 2 x COM, 2 x SATA3
  • 1 x Intel Gigabit LAN
  • Supports dual display, 1 x HDMI 2.0, 1 x VGA, 1 x LVDS
  • TPM Header
  • 19V DC-In
產品型錄
產品規格

Form Factor

Dimensions Mini-ITX (6.7-in x 6.7-in)

Processor System

CPU Supports Intel® 7th / 6th Gen (Kabylake-S / Skylake-S) Core™
Processors
Chipset Intel® H110
Socket LGA1151

Memory

Technology Dual Channel DDR4 2133 MHz
Capacity 32 GB
Socket 2 x SO-DIMM

Graphics

Controller Intel® Gen9 Intel® Graphics DX 11 / 12, OGL 4.3 / 4.4
HDMI Supports max resolution up to 4K x 2K (4096 x 2160) @ 24Hz / (3840 x 2160) @ 30Hz
VGA Supports max resolution up to 1920 x 1200 @ 60Hz
LVDS Supports max resolution up to 1920 x 1200@60Hz
eDP Supports max resolution up to 4096 x 2160 @60Hz
MultiDisplay Dual Display

Expansion Slot

PCIe 1 x PCIe x4
M.2 1 x M.2 (Key E, 2230) with PCIe x1 and USB 2.0 for Wireless
1 x M.2 (Key M, 2242 / 2260) with SATA3 for SSD

Ethernet

Controller/ Speed LAN1: Intel® I219V with 10/100/1000 Mbps
Connector 1 x RJ-45

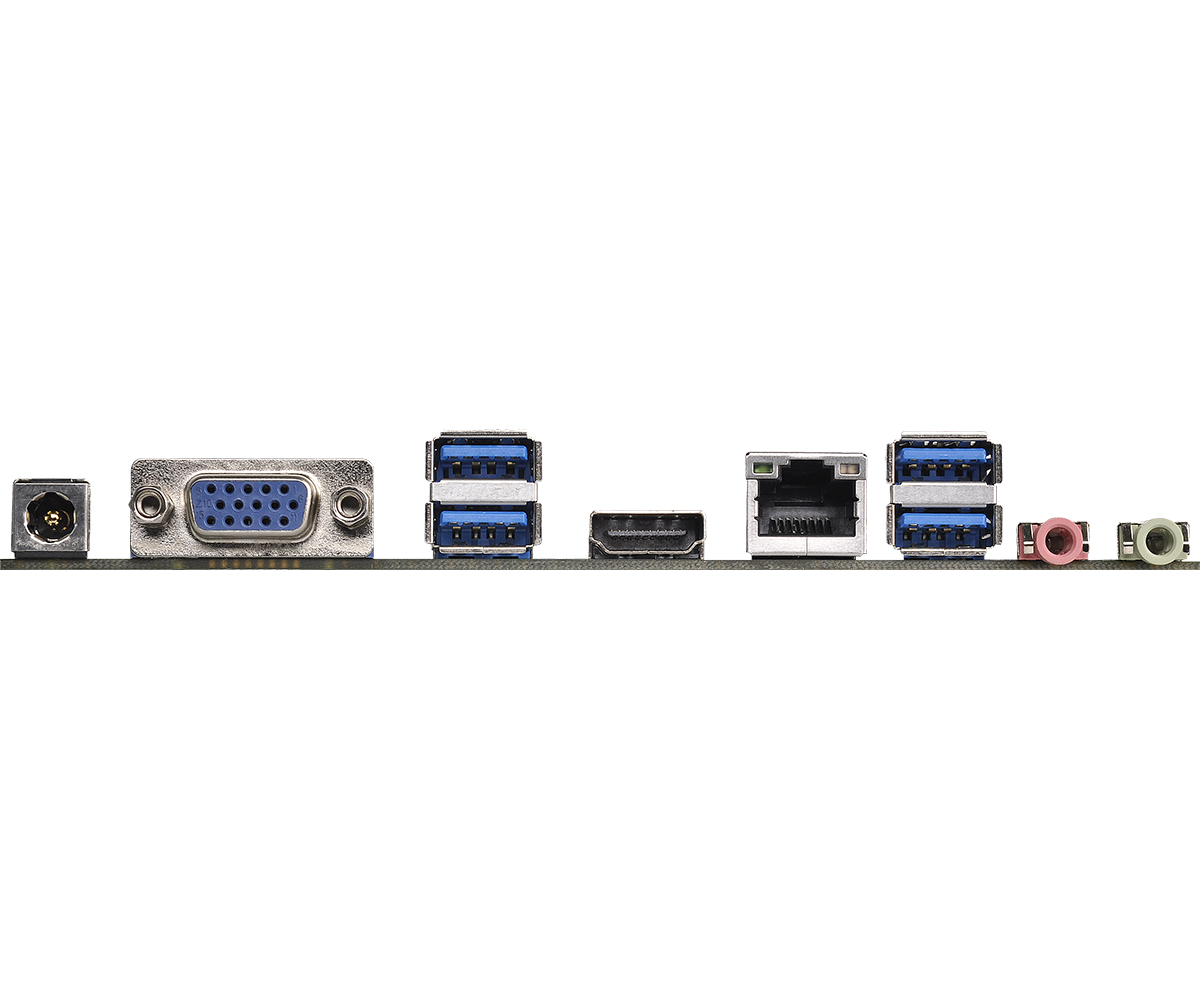

Rear I/O

HDMI 1
Ethernet 1
USB 4 x USB 3.0
Audio 2 (Mic-in, Line-out)
VGA 1
DC Jack 1

Internal Connector

USB 5 x USB 2.0 (2 x Header, 1 x Type A)
COM 2 x COM (RS-232)
TPM TPM Header
LVDS 1
SATA PWR Output 1
Speaker Header 1

Storage

SATA 2 x SATA3 (6.0Gb/s)

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 19V phone jack DC-In
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 2 x SCREW M2,D=5.3 (13G020302010AK)
1 x I/O Shield (13G020313000AK)
1 x I/O Shield THIN (13G020313010AK)
2 x COM Cable (14G000000310AK)
2 x SATA Data Cable (14G00010107DAK)
1 x SATA Power Cable (14G000100410AK)
Bulk Package 2 x SCREW M2,D=5.3 (13G020302010AK)
1 x I/O Shield (13G020313000AK)
1 x I/O Shield THIN (13G020313010AK)

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

支援下載

作業系統:

說明 作業系統 日期 下載
說明 INF driver ver:10.1.1.14 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 VGA driver ver:21.20.16.4542 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 Date 2020-05-26 下載
說明 VGA driver ver:21.20.16.4541 作業系統 Win 7 Date 2020-05-26 下載
說明 Intel USB 3.0 Adaptation driver ver:1.0.1.45 作業系統 Win 8.1 x 64 Date 2020-05-26 下載
說明 Intel USB 3.0 driver ver:4.0.2.42 作業系統 Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 Intel Rapid Storage Technology driver and utility ver:14.6.0.1029 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 SATA Floppy Image ver:14.6.0.1029 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 COM Port driver ver:1.0.2011.1109 作業系統 Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 Intel Lan driver ver:20.2 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 Intel Management Engine driver ver:11.7.0.1045 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
說明 Realtek high definition audio driver ver:7614 作業系統 Win 10 x 64 , Win 8.1 x 64 , Win 7 x 64 , Win 7 Date 2020-05-26 下載
版本 更新方式 / 如何更新 說明 日期 下載
版本 1.30 更新方式 / 如何更新 BIOS 說明 1.Update Intel Microcode
2.Update Intel ME version
3.Enhance chassis fan behavior
日期 2020-05-06 下載
版本 1.30 更新方式 / 如何更新 DOS 說明 1.Update Intel Microcode
2.Update Intel ME version
3.Enhance chassis fan behavior
日期 2020-05-06 下載
版本 1.30 更新方式 / 如何更新 Windows 說明 1.Update Intel Microcode
2.Update Intel ME version
3.Enhance chassis fan behavior
日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 BIOS 說明 Update Skylake CPU Microcode to revision C2 and Kaby Lake CPU Microcode to revision 84. (For CPU security update) 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 DOS 說明 Update Skylake CPU Microcode to revision C2 and Kaby Lake CPU Microcode to revision 84. (For CPU security update) 日期 2020-05-06 下載
版本 1.20 更新方式 / 如何更新 Windows 說明 Update Skylake CPU Microcode to revision C2 and Kaby Lake CPU Microcode to revision 84. (For CPU security update) 日期 2020-05-06 下載
版本 1.00 更新方式 / 如何更新 BIOS 說明 First released. 日期 2020-05-06 下載
版本 1.00 更新方式 / 如何更新 DOS 說明 First released. 日期 2020-05-06 下載
版本 1.00 更新方式 / 如何更新 Windows 說明 First released. 日期 2020-05-06 下載

檔案格式為 PDF,如果您沒有安裝 Adobe Acrobat Reader,請至 Adobe下載。

說明 語言 日期 下載
說明 Jumpers and headers setting guide 語言 English 日期 2020-05-27 下載
說明 User Manual 語言 English 日期 2020-05-27 下載
說明 日期 下載
下載 CPU Support List 日期 2020-06-18 下載
