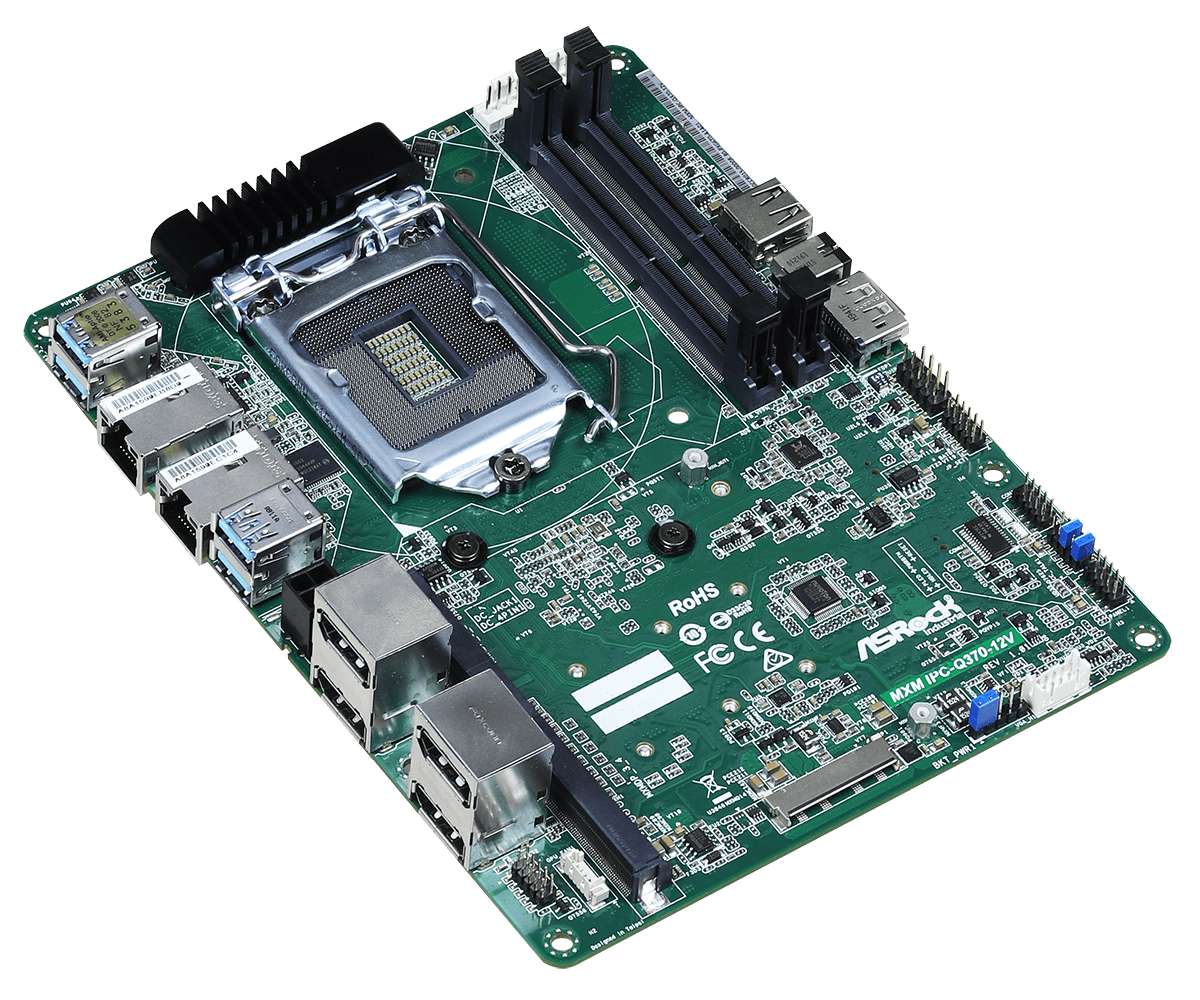

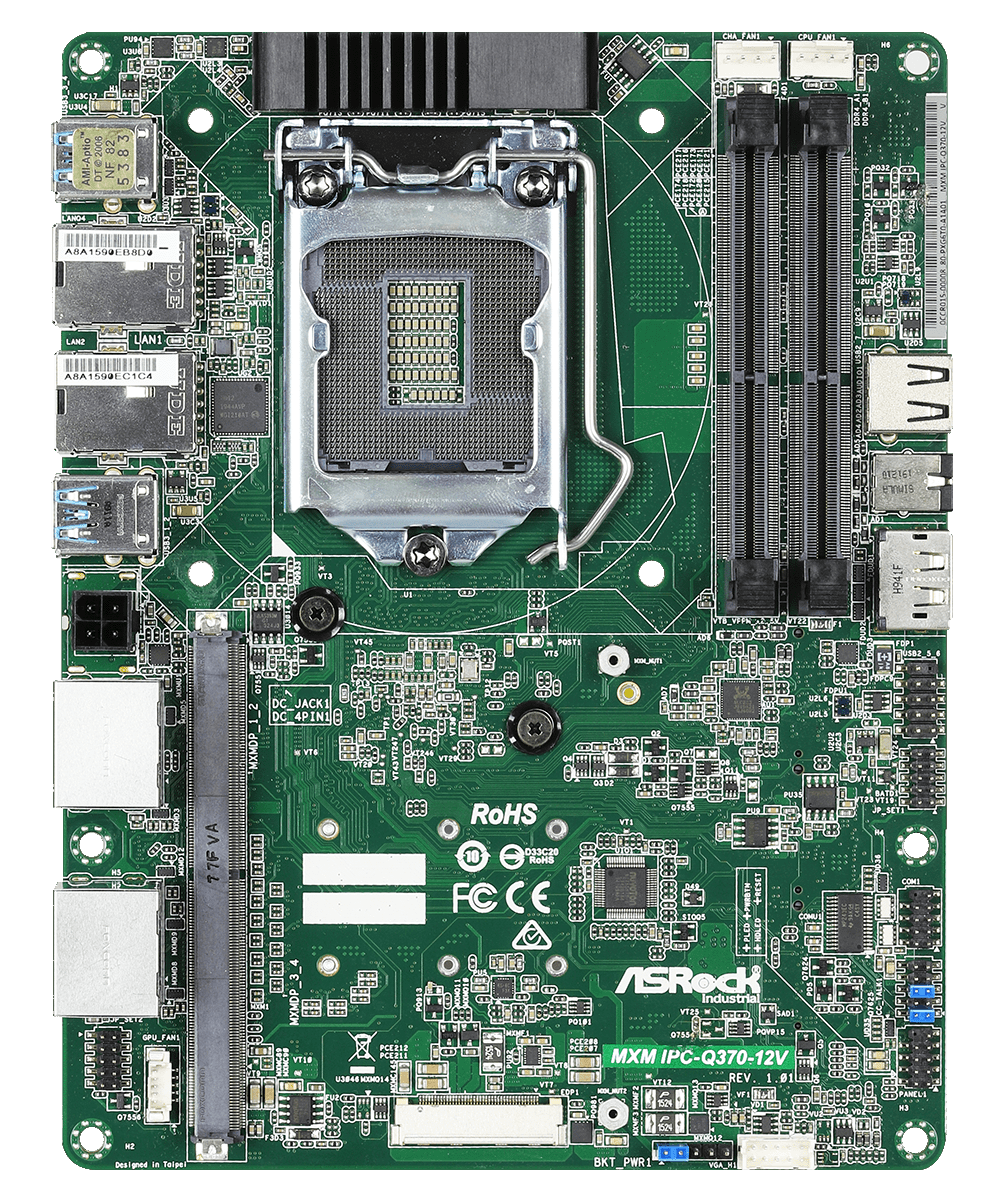

MXM IPC-Q370-12V Micro-STX Motherboard

  • Intel® 9th / 8th Gen (Coffee Lake-S) Core™ Processors with Q370 chipset
  • 2 x 260-pin SO-DIMM up to 64GB DDR4 2666 MHz (32GB per DIMM)
  • 1 x MXM with PCIe x16 Lanes (Gen3), 4 x USB 3.1 Gen1, 3 x USB 2.0, 2 x M.2 Key M, 1 x M.2 Key E, 1 x COM, 2 x SATA3
  • 2 x Intel Gigabit LAN
  • Supports Hexa Display, 5 x DP 1.2, 1 x VGA, 1 x eDP
  • TPM Header
  • Supports Intel® vPro, AMT, RAID 0/1
  • 12V DC-In (4-pin plug PWR cable for maximum 200 watt DC input)
データシート
製品仕様

Form Factor

Dimensions Micro-STX (5.8-in x 7.4-in)

Processor System

CPU Intel® 9th / 8th Gen (Coffee Lake-S) Core™ Processors
Chipset Intel® Q370
Socket LGA1151
BIOS AMI SPI 128 Mbit

Memory

Technology Dual Channel DDR4 2666 MHz
Capacity 64GB*
* Intel Core i9/i7/i5 CPUs support up to 64GB (32GB per DIMM)
Intel Core i3/Pentium/Celeron CPUs support up to 32GB (16GB per DIMM)
Socket 2 x 260-pin SO-DIMM

Graphics

Controller Intel® Gen9 Graphics DX 11 / 12
eDP eDP 1.4
Max resolution up to 4096 x 2304@60Hz
VGA Max resolution up to 1920 x 1200@60Hz
DisplayPort DisplayPort 1.2, DP++
Max resolution up to 4096 x 2304@60Hz
MultiDisplay Hexa Display

Expansion Slot

M.2 1 x M.2 (Key E, 2230) with PCIe x1, CNVi and shared USB 2.0 for Wireless
MXM 1 x MXM with PCIe x16 Lanes (Gen3) Supports NVIDIA Quadro P5000 & GTX Series (Type A/ Type B/ Type B+)

Audio

Interface Realtek ALC233, High Definition Audio.

Ethernet

Controller/ Speed LAN1: 1 x Intel® I210 with 10/100/1000 Mbps
LAN2: 1 x Intel® I219LM with 10/100/1000 Mbps,
supports AMT / vPro
Connector 2 x RJ-45

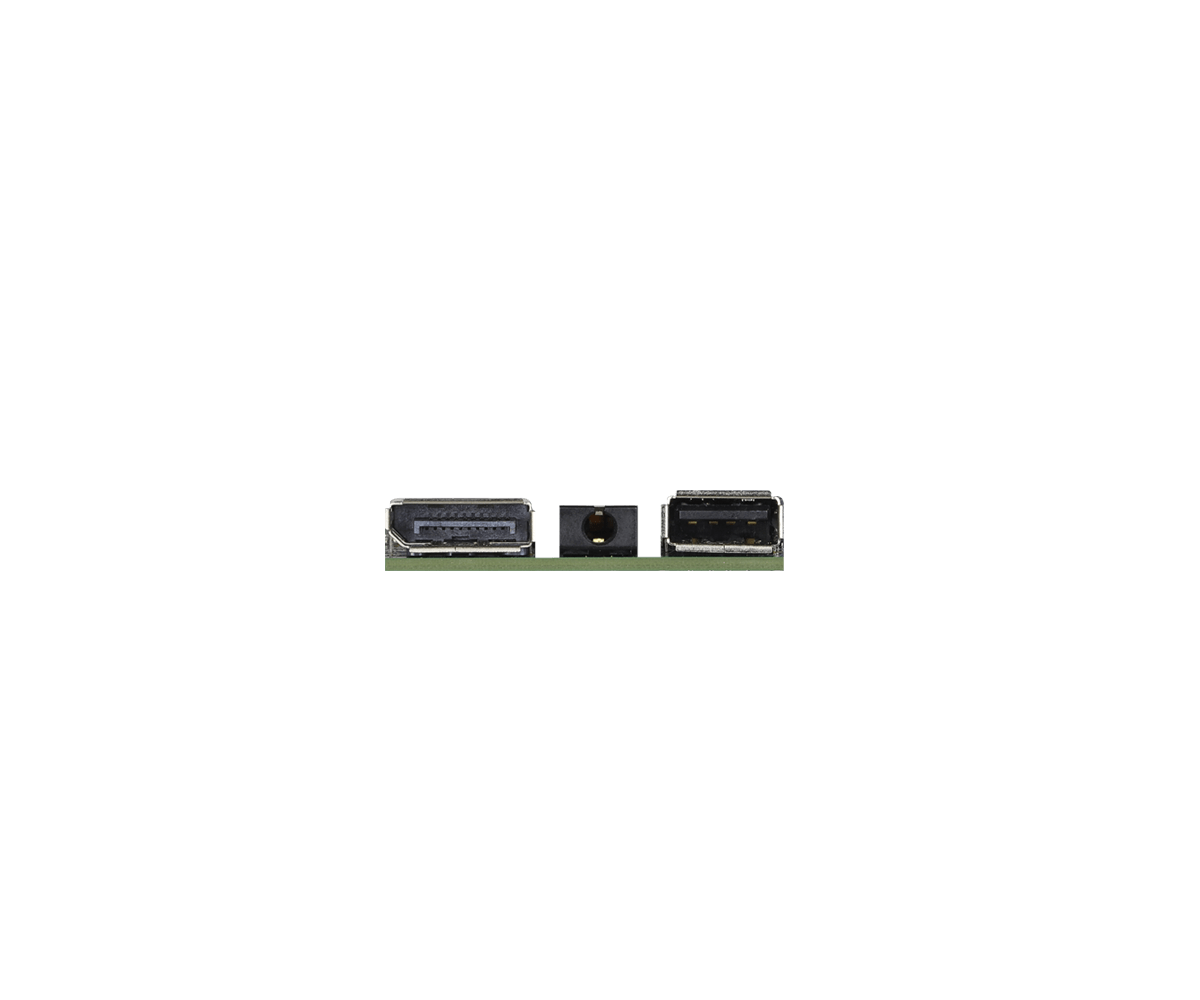

Front I/O

DisplayPort 1 x DP 1.2
USB 1 x USB 2.0
Audio 1 (Mic-in, Line-out)

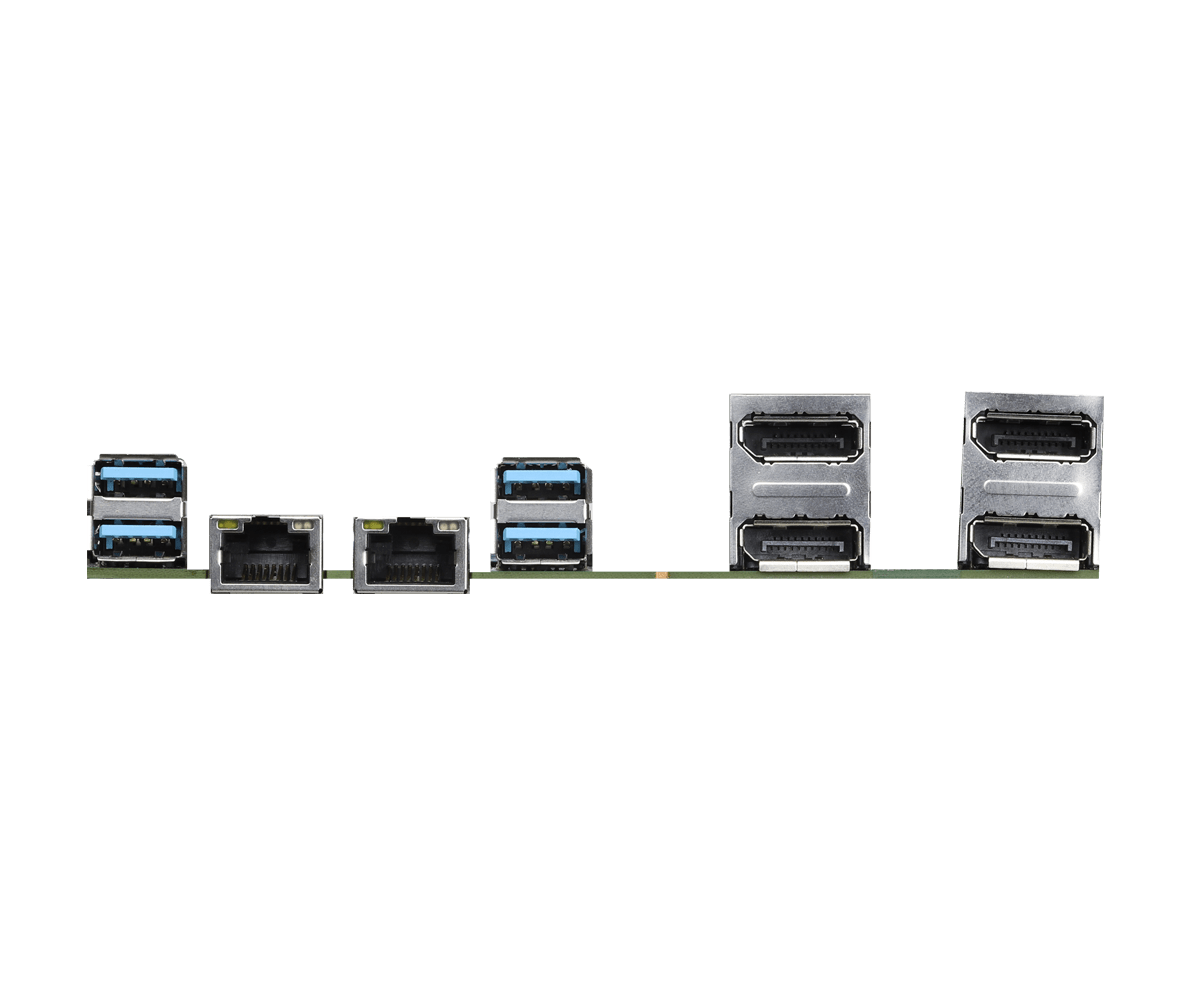

Rear I/O

DisplayPort 4 x DP 1.2
Ethernet 2 x 1 Gigabit LAN
USB 4 x USB 3.1 (Gen1)

Internal Connector

USB 2 x USB 2.0 (2 x 2.54 pitch header)
TPM TPM Header
eDP 1
VGA 1
COM COM1 (RS-232)

Storage

M.2 2 x M.2 (Key M, 2242 / 2260 / 2280) with PCIe x4 & SATA3 for SSD
SATA 2 x SATA3 (6Gb/s)
RAID Intel® SATA RAID 0/1

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 12V DC-In (4-pin plug PWR cable for maximum 200 watt DC input)
Power On AT/ATX Supported
- AT : Directly PWR on as po wer input ready
- ATX : Press button to PWR on after po wer input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40ºC – 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Bulk Package 2 x SCREW FOR WIFI CARD (13G020305011AK)
2 x SCREW M2*2,D=5 (13G020302031AK)
2 x COM Cable (14G000000340AK)
2 x SATA Data/Power Cable (14G000104502AK)

上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。

サポート

OS:

説明 OS Date ダウンロード
説明 Intel Management Engine driver ver:12.0.34.1425_CORP_SW_DCH OS Win 10 x 64 Date 2020-09-01 ダウンロード
説明 SATA Floppy Image ver:16.0.1.1018_PV OS Win 10 x 64 Date 2020-09-01 ダウンロード
説明 VGA driver ver:25.20.100.6617 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 HD Audio Driver and Application:8519_FF00 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 INF driver ver:10.1.17968.8131_Public OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Bluetooth driver ver:20.50.0.3 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Intel Lan driver ver:23.5.2 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Intel Wireless Lan driver ver:20.50.0.4 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Intel Rapid Storage Technology driver and utility ver:16.0.1.1018_PV OS Win 10 x 64 Date 2020-05-08 ダウンロード
バージョン BIOSの更新方法 / どうやってBIOSを更新する 説明 Date ダウンロード
バージョン 1.10 BIOSの更新方法 / どうやってBIOSを更新する BIOS 説明 First release. Date 2020-10-22 ダウンロード
バージョン 1.10 BIOSの更新方法 / どうやってBIOSを更新する DOS 説明 First release. Date 2020-10-22 ダウンロード
バージョン 1.10 BIOSの更新方法 / どうやってBIOSを更新する Windows 説明 First release. Date 2020-10-22 ダウンロード

この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。

説明 言語 Date ダウンロード
説明 RAID Installation Guide 言語 English Date 2020-11-03 ダウンロード
説明 Jumpers and headers setting guide 言語 English Date 2020-07-16 ダウンロード
説明 User Manual 言語 English Date 2020-07-16 ダウンロード
