IMB-A182P
IMB-A182P
EOL

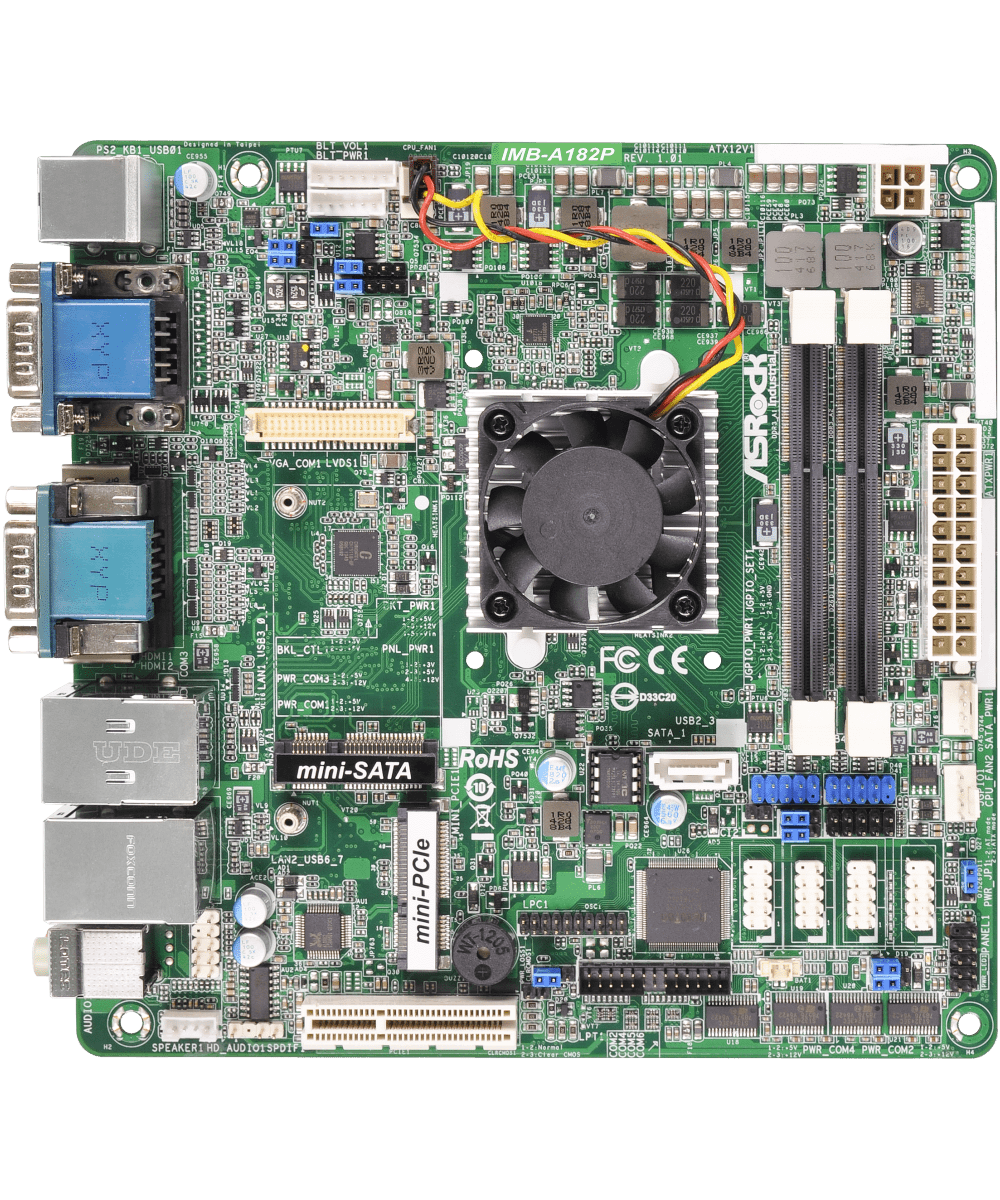

IMB-A182P Mini-ITX Motherboard

  • AMD Embedded G-Series GX-424CC SOC processor
  • Support DDR3 1866 MHz
  • 1 x HDMI, 1 x VGA, 1 x LVDS
  • 2 x USB 3.0, 8 x USB 2.0, 1 x SATA3, 6 x COM
  • 1 x Mini-PCIe, 1 x PCIe x4, 1 x mSATA
  • 2 x Realtek LAN
  • 1 x TPM Header
  • 12V~24V DC-In (4-pin ATX PWR Con) /20-pin ATX PWR con
データシート
製品仕様

Form Factor

Dimensions Mini-ITX (6.7-in x 6.7-in, 17.0 cm x 17.0 cm)

Processor System

CPU GX-424CC, QC, 25W, 2.4GHZ
Chipset SoC

Memory

Technology Single Channel DDR3 1866 MHz
Capacity 16GB
Socket 2 x SO-DIMM

Graphics

Controller By CPU
HDMI 1
VGA 1
LVDS supports 24-bit dual channel LVDS
MultiDisplay Dual display

Expansion Slot

PCIe 1 x PCIe x4
mini-PCIe 1 (half size)

Ethernet

Controller/ Speed LAN1: 1 x Realtek RTL8111E with 10/100/1000 Mbps
LAN2: 1 x Realtek RTL8111DP with 10/100/1000Mbps
Connector 2 x RJ-45

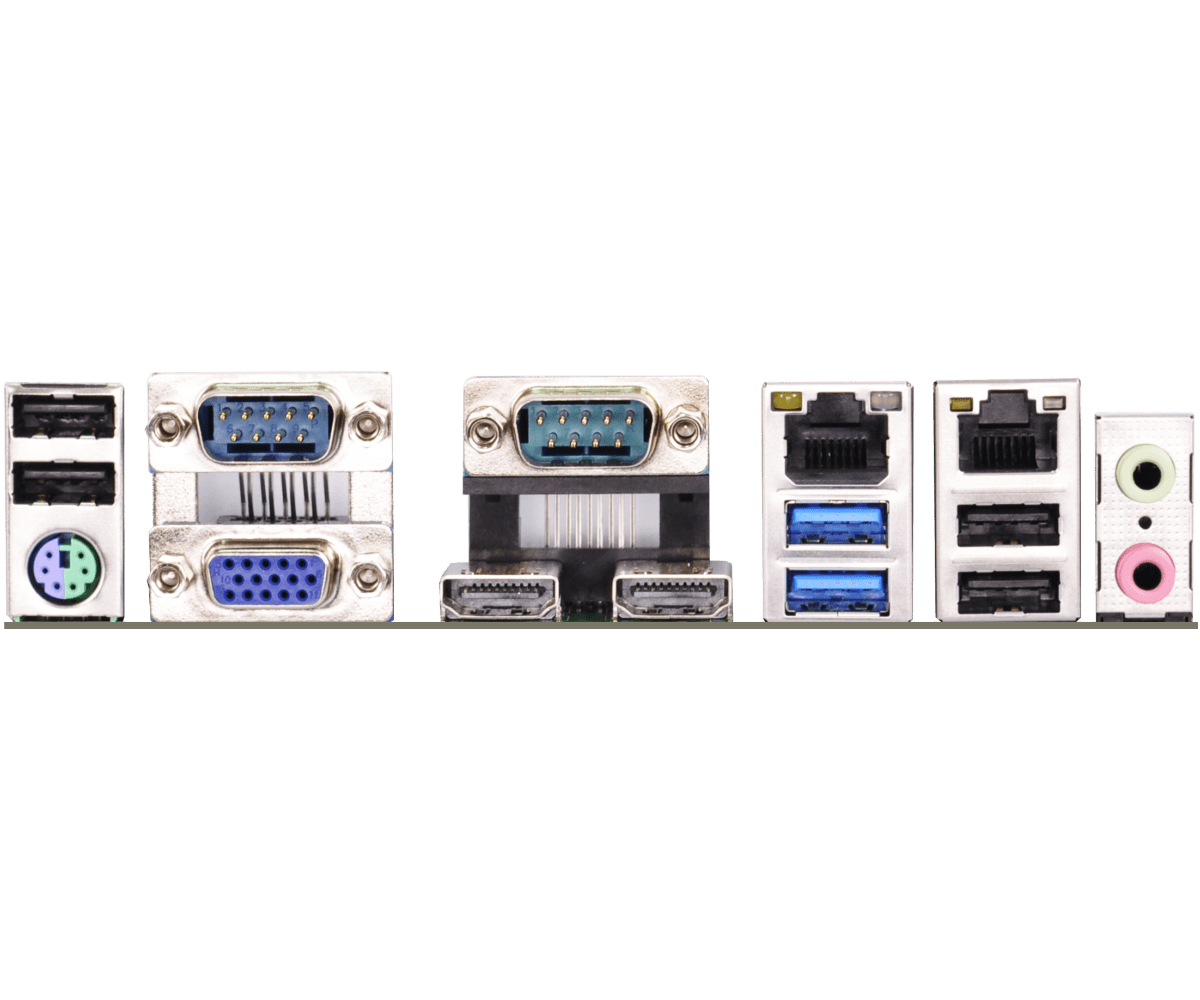

Rear I/O

HDMI 1
Ethernet 2
USB 2 x USB 3.0, 4 x USB 2.0
Audio 2 (Mic-in, Line-out)
COM 2 x COM (RS-232/422/485)
VGA 1
PS2 1 (Combo)

Internal Connector

USB 4 x USB 2.0 (2 x Header)
COM 4 x COM (RS-232)
GPIO 4 x GPI, 4 x GPO
LVDS 1
Speaker Header 1
TPM 1 x Header

Storage

SATA 1 x SATA3
mSATA 1 x m-SATA

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 12V~24V DC-In (4-pin ATX PWR Con) /20-pin ATX PWR con
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。

サポート

OS:

説明 OS Date ダウンロード
説明 ASRock 3TB+ Unlocker utility ver:1.1.1 OS Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-29 ダウンロード
説明 VGA driver ver:15.301.1701 OS Win 10 x 64 , Win 10 Date 2020-06-29 ダウンロード
説明 VGA driver ver:14.201 OS Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-29 ダウンロード
説明 COM Port driver ver:1.0.2011.1109 OS Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-29 ダウンロード
説明 Realtek Lan driver ver:1.12.0034_WHQL_20130809_B1 OS Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-29 ダウンロード
説明 Realtek Teaming driver ver:2.0.2.3 OS Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 , XP x 64 , XP Date 2020-06-29 ダウンロード
説明 Realtek high definition audio driver ver:R273_XP OS XP x 64 , XP Date 2020-06-29 ダウンロード
説明 Realtek high definition audio driver ver:R273_Win7Win8Win81 OS Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-06-29 ダウンロード
説明 AMD all in 1 driver ver:9.00.300.2_XP OS XP x 64 , XP Date 2020-06-29 ダウンロード
バージョン BIOSの更新方法 / どうやってBIOSを更新する 説明 Date ダウンロード
バージョン 1.10 BIOSの更新方法 / どうやってBIOSを更新する BIOS 説明 First released. Date 2017-03-15 ダウンロード
バージョン 1.10 BIOSの更新方法 / どうやってBIOSを更新する DOS 説明 First released. Date 2017-03-15 ダウンロード
バージョン 1.10 BIOSの更新方法 / どうやってBIOSを更新する Windows 説明 First released. Date 2017-03-15 ダウンロード

この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。

説明 言語 Date ダウンロード
説明 User Manual 言語 English Date 2020-06-29 ダウンロード
説明 Jumpers and headers setting guide 言語 English Date 2020-06-29 ダウンロード
