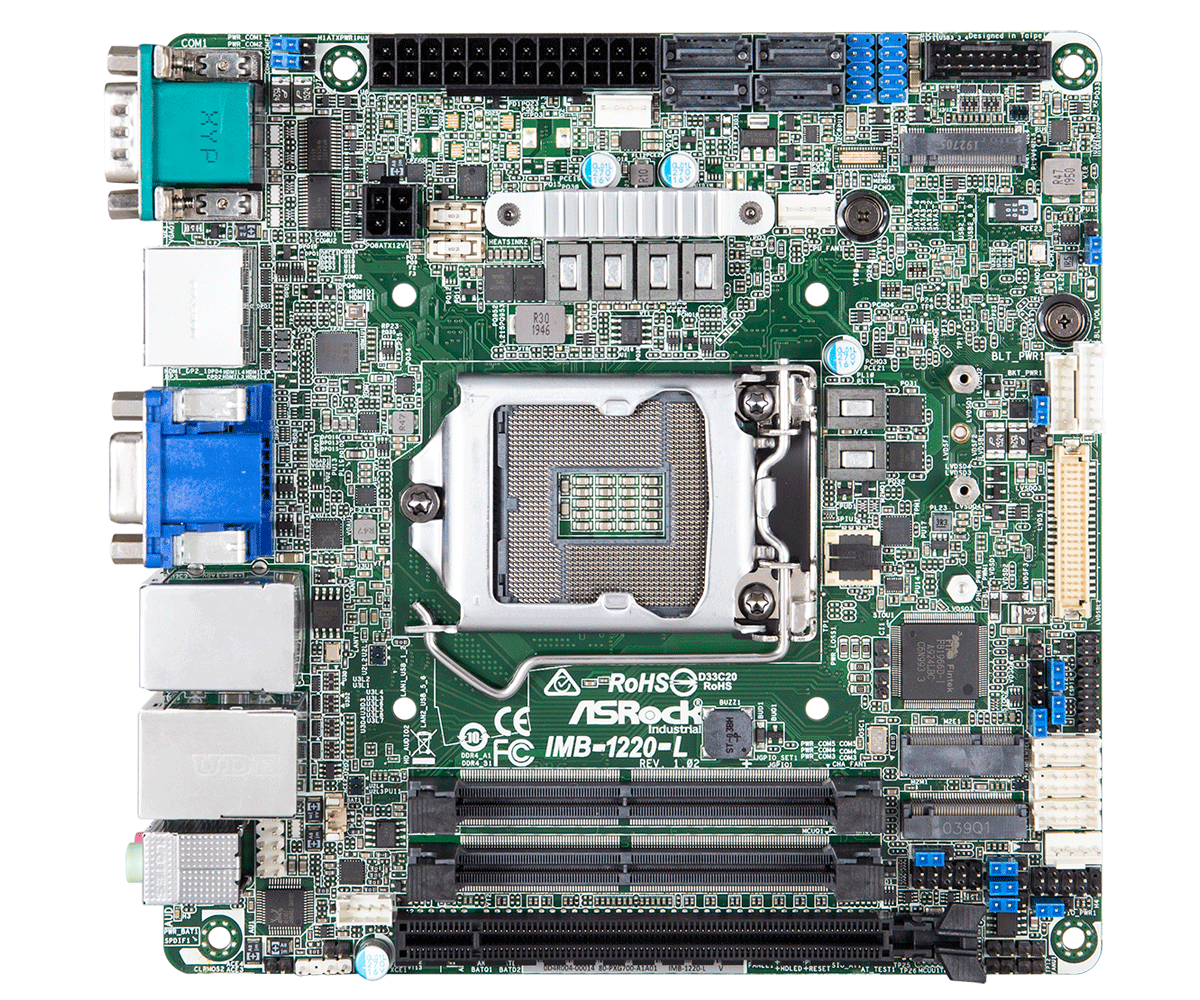

IMB-1220-L Mini-ITX Motherboard

  • Intel® 10th Gen (Comet lake-S) Core™ Processors with Q470E chipset
  • 2 x 260-pin SO-DIMM Support Dual Channel DDR4 2933 (i9 / i7 CPU) / 2666 (i5 / i3 CPU) / 2400 (Pentium / Celeron CPU), up to 64GB
  • 1 x PCIe x16 Gen3, 6 x USB 3.2 Gen1, 4 x USB 2.0, 1 x M.2 Key E, 1 x M.2 Key M, 1 x M.2 Key B, 5 x COM, 4 x SATA3
  • 1 x Intel 1 Gigabit LAN, 1 x Intel 2.5 Gigabit LAN
  • Support Triple display, 1 x DP 1.2, 1 x VGA, 1 x LVDS. 1 x HDMI 2.0a
  • TPM 2.0 onboard
  • Special Feature: Supports Intel® vPro, AMT, RAID 0/1/5/10
  • ATX-PWR (24+4-pin)
データシート
製品仕様

Form Factor

Dimensions Mini-ITX (6.7-in x 6.7-in x 1.5-in)

Processor System

CPU Intel® 10th Gen (Cometlake-S) Core™ Processors, up to 80W
*The performance of CPUs over 80W will be limited due to power design.
Chipset Intel® Q470E
Socket LGA1200
BIOS AMI SPI 256 Mbit

Memory

Technology Dual Channel DDR4 2933 / 2666 / 2400 MHz
- Intel Core i9 / i7 CPUs support DDR4 up to 2933 MHz
- Intel Core i5/i3 CPUs support DDR4 up to 2666 MHz
- Intel Pentium/Celeron CPU support DDR4 up to 2400 MHz
Capacity 64GB (32 GB per DIMM)
Socket 2 x 260-pin SO-DIMM

Graphics

Controller Intel® UHD Graphics
DisplayPort DisplayPort 1.2, DP++
Max resolution up to 4096 x 2160@60Hz
MultiDisplay Triple Display
HDMI HDMI 2.0a Max resolution up to 4096 x 2160 @60Hz
VGA Max resolution up to 1920 x 1200@60Hz
LVDS Dual channel 24 bit up to 1920 x 1200@60Hz

Expansion Slot

PCIe 1 x PCIe x16 (Gen3, Support riser card x8 / x8, x8 / x4 / x4)
M.2 1 x M.2 (Key E, 2230) with PCIe x1, USB 2.0 and CNVi for Wireless
1 x M.2 (Key B, 3042) with PCIe x1 / USB 3.0 / USB 2.0 and SIM for 4G / 5G
SIM Socket 1 x SIM socket connected to M.2 Key B

Audio

Interface Realtek ALC887/897 HD, High Definition Audio. Line-out, Mic-in

Ethernet

Controller/ Speed LAN1: Intel® I225LM with 10/100/1000/2500 Mbps
LAN2: Intel® I219LM with 10/100/1000 Mbps, support AMT / vPro
Connector 2 x RJ-45

Rear I/O

DisplayPort 1 x DP 1.2
Ethernet 1 x 1 Gigabit LAN
1 x 2.5 Gigabit LAN
USB 4 x USB 3.2 (Gen1)
Audio 2 (Mic-in, Line-out)
COM 2 x COM (RS-232/422/485)
HDMI 1 x HDMI 2.0a
VGA 1

Internal Connector

USB 2 x USB 3.2 Gen1 (1 x USB 3.2 Gen1 header)
4 x USB 2.0 (2 x 2.54 pitch header)
COM 3 x COM (RS-232)
GPIO 4 x GPI, 4 x GPO
TPM TPM 2.0 onboard
LVDS 1
Speaker Header 1
SATA PWR Output 1

Storage

M.2 1 x M.2 (Key M, 2242 / 2260 / 2280) with PCIE x4 or SATA3
SATA 4 x SATA3 (6Gb/s)
RAID Intel® SATA RAID 0/1/5/10

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR ATX PWR (24+4-pin)
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 3 x SCREW M2,D=5 (13G020302031AK)
1 x NUT M2 H=3.35mm (13G020271020AK)
1 x NUT M2 H=6.5mm (13G0201950B0AK)
1 x I/O Shield (13G020623000AK)
1 x COM Cable (14G000000310AK)
2 x SATA Data Cable (14G00010107DAK)
1 x SATA Power Cable (14G000100410AK)
Bulk Package 3 x SCREW M2,D=5 (13G020302031AK)
1 x NUT M2 H=3.35mm (13G020271020AK)
1 x NUT M2 H=6.5mm (13G0201950B0AK)
1 x I/O Shield (13G020624000AK)

上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。

サポート

OS:

説明 OS Date ダウンロード
説明 Rapid Storage Technology Driver and utility ver:17.8.0.1065.2_PV OS Win 10 x 64 Date 2020-08-31 ダウンロード
説明 Realtek high definition audio driver ver:9057_FF00 OS Win 10 x 64 Date 2020-08-31 ダウンロード
説明 Intel Lan driver ver:25.0_562413 OS Win 10 x 64 Date 2020-07-06 ダウンロード
説明 SATA Floppy Image ver:17.8.0.1065.2_PV OS Win 10 x 64 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-18 ダウンロード
説明 Optane Driver ver:17.8.0.1065.2_PV OS Win 10 x 64 Date 2020-05-18 ダウンロード
説明 VGA Driver ver:26.20.100.7926_Q0 OS Win 10 x 64 Date 2020-05-18 ダウンロード
説明 Intel Management Engine driver ver:14.0.30.1115_CORP_SW_DCH OS Win 10 x 64 Date 2020-05-18 ダウンロード
説明 INF driver ver:10.1.18263.8193_Public OS Win 10 x 64 Date 2020-05-18 ダウンロード
バージョン BIOSの更新方法 / どうやってBIOSを更新する 説明 Date ダウンロード
バージョン 1.60 BIOSの更新方法 / どうやってBIOSを更新する BIOS 説明 Enhance system compatibility Date 2021-04-21 ダウンロード
バージョン 1.60 BIOSの更新方法 / どうやってBIOSを更新する DOS 説明 Enhance system compatibility Date 2021-04-21 ダウンロード
バージョン 1.60 BIOSの更新方法 / どうやってBIOSを更新する Windows 説明 Enhance system compatibility Date 2021-04-21 ダウンロード
バージョン 1.50 BIOSの更新方法 / どうやってBIOSを更新する BIOS 説明 Update audio codec Date 2020-12-18 ダウンロード
バージョン 1.50 BIOSの更新方法 / どうやってBIOSを更新する DOS 説明 Update audio codec Date 2020-12-18 ダウンロード
バージョン 1.50 BIOSの更新方法 / どうやってBIOSを更新する Windows 説明 Update audio codec Date 2020-12-18 ダウンロード

この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。

説明 言語 Date ダウンロード
説明 Guide to Intel Rapid Storage 言語 English Date 2020-06-19 ダウンロード
説明 RAID Installation Guide 言語 English Date 2020-06-19 ダウンロード
説明 User Manual 言語 English Date 2020-06-19 ダウンロード
説明 Jumpers and headers setting guide 言語 English Date 2020-06-19 ダウンロード
説明 Date ダウンロード
ダウンロード CPU Support List Date 2020-07-15 ダウンロード
