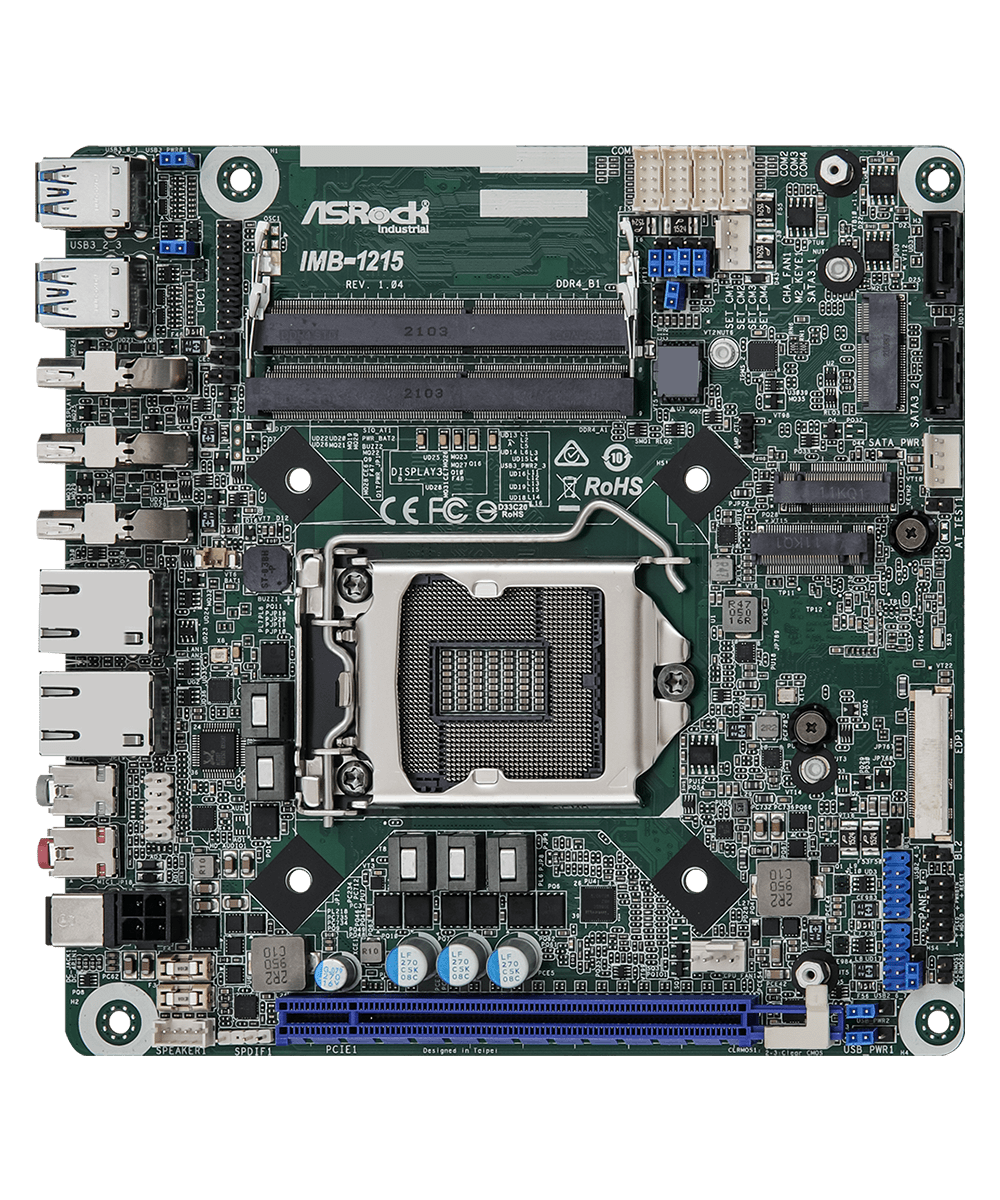

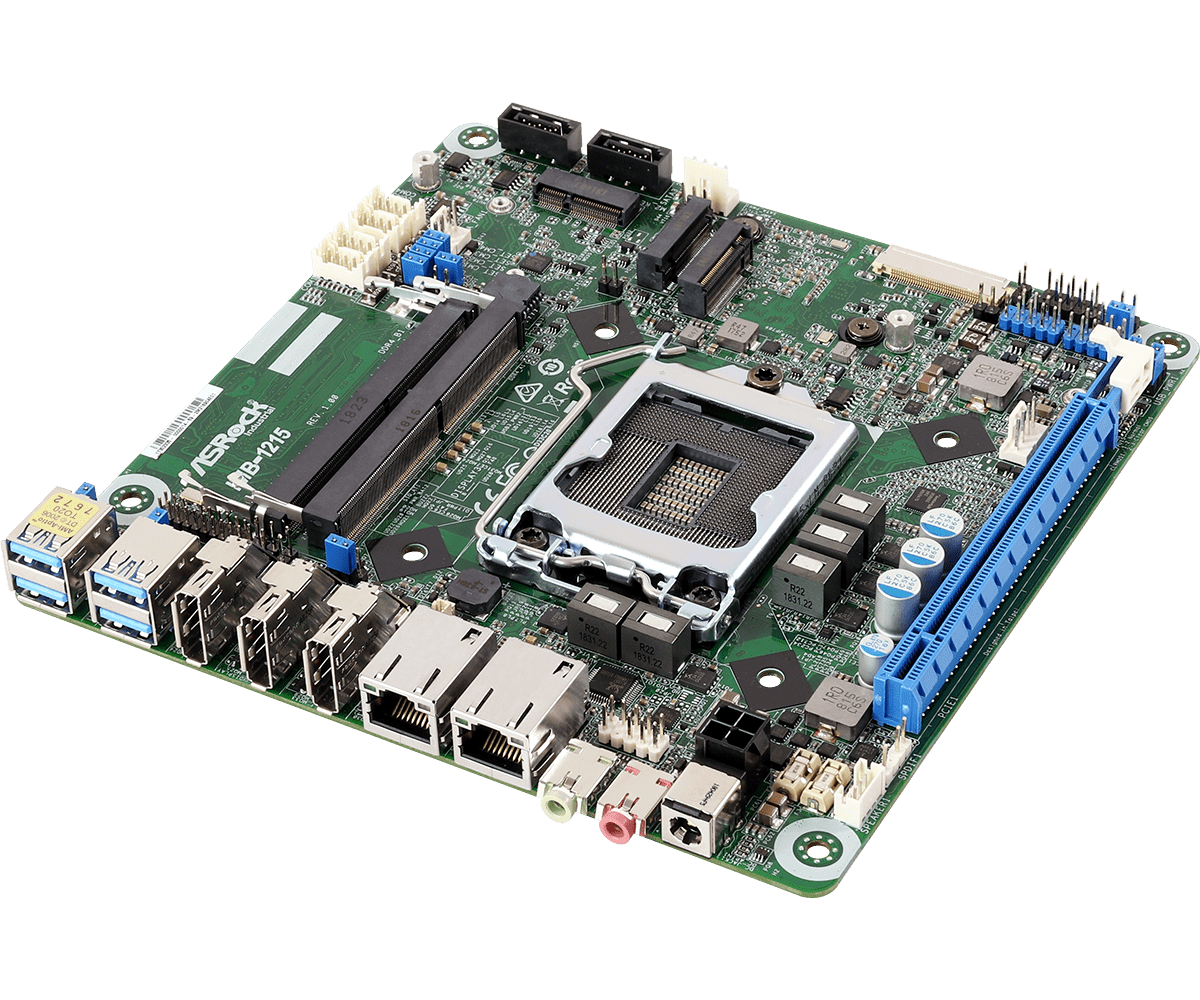

IMB-1215 Mini-ITX Motherboard

  • Intel® 9th/ 8th Gen (Coffee Lake-S) Core™ Processors with Q370 chipset
  • 2 x 260-pin SO-DIMM up to 64GB* DDR4 2666MHz
  • 1 x PCIe x16 (Gen3), 4 x USB 3.1 Gen1, 4 x USB 2.0, 1 x M.2 Key E, 2 x M.2 Key M, 4 x COM, 2 x SATA3
  • 1 x Intel 1 Gigabit LAN, 1 x Realtek 1 Gigabit LAN
  • Supports triple display, 3 x DP 1.2, 1 x eDP
  • TPM 2.0 onboard IC
  • Supports Intel® vPro, AMT, RAID 0/1
  • 19V DC-In
データシート
製品仕様

Form Factor

Dimensions Mini-ITX (6.7-in x 6.7-in)

Processor System

CPU Intel® 9th/ 8th Gen (Coffee Lake-S) Core™ Processors, up to 65W
*The Performance of CPUs over 65W will be limited due to power design.
Chipset Intel® Q370
Socket LGA1151
BIOS AMI SPI 128 Mbit

Memory

Technology Dual Channel DDR4 2666 MHz
Capacity 64GB*
* Intel Core i9/i7/i5 CPUs support up to 64GB (32GB per DIMM)
Intel Core i3/Pentium/Celeron CPUs support up to 32GB (16GB per DIMM)
Socket 2 x 260-pin SO-DIMM

Graphics

Controller Coffee Lake integrated graphics
DisplayPort DisplayPort 1.2, DP++
Max resolution up to 4096x2304@60Hz
eDP eDP 1.4 Max resolution up to 4096x2304@60Hz
MultiDisplay Triple Display

Expansion Slot

PCIe 1 x PCIe x16 (Gen3, Support riser card x8/x8, x8/x4/x4)
M.2 1 x M.2 (Key E, 2230) with PCIe x1, USB 2.0 and CNVi for Wireless

Audio

Interface Realtek ALC887/897, High Definition Audio. Line-out,Mic-in

Ethernet

Controller/ Speed LAN1: Intel® I219LM with 10/100/1000 Mbps, supports AMT/vPro
LAN2: Realtek RTL8111G/RTL8111H-CG with 10/100/1000 Mbps
Connector 2 x RJ-45

Rear I/O

DisplayPort 3 x DP 1.2
Ethernet 2 x 1 Gigabit LAN
USB 4 x USB 3.1 (Gen1)
Audio 2 (Mic-in, Line-out)
DC Jack 1

Internal Connector

USB 4 x USB 2.0 (2 x 2.54 pitch header)
COM COM3(RS232/422/485)
COM1, 2, 4(RS232)
TPM TPM 2.0 onboard IC
eDP 1
SATA PWR Output 1
Speaker Header 1

Storage

M.2 1 x M.2 (Key M, 2242/2260) with PCIe x1 for SSD
1 x M.2 (Key M, 2242/2280) with PCIe x4 and SATA3 for SSD
SATA 2 x SATA3 (6Gb/s)
RAID Intel® SATA RAID 0/1

Watchdog Timer

Output From Super I/O to drag RESETCON#
Interval 256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR 19V DC-In with 4-pin plug PWR cable or DC Jack
Power On AT/ATX Supported
- AT : Directly PWR on as power input ready
- ATX : Press button to PWR on after power input ready

Environment

Operating Temp 0ºC ~ 60ºC
Storage Temp -40° C ~ 85° C
Operating Humidity 5% ~ 90%
Storage Humidity 5% ~ 90%

Accessories

Gift Package 3 x SCREW M2,D=5.3 (13G020302010AK)
1 x I/O Shield (13G020516000AK)
1 x I/O Shield THIN (13G020516010AK)
2 x COM Cable (14G000000310AK)
2 x SATA Data Cable (14G00010107DAK)
1 x SATA Power Cable (14G000100410AK)
Bulk Package 3 x SCREW M2,D=5.3 (13G020302010AK)
1 x I/O Shield (13G020516000AK)
1 x I/O Shield THIN (13G020516010AK)

上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。

サポート

OS:

説明 OS Date ダウンロード
説明 [Beta] Realtek Lan driver ver:10047_02232021 OS Win 10 x 64 Date 2021-04-08 ダウンロード
説明 ASRock 3TB+ Unlocker utility ver:1.1.1 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 VGA driver ver:25.20.100.6617 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Realtek Lan driver ver:10028 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Bluetooth driver ver:20.50.0.3 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Realtek high definition audio driver ver:9116_FF00 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 SATA Floppy Image ver:16.0.1.1018_PV OS Win 10 x 64 , Win 10 , Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 Date 2020-05-08 ダウンロード
説明 Intel Lan driver ver:23.5.2 OS Win 10 x 64 , Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 Date 2020-05-08 ダウンロード
説明 Intel Rapid Storage Technology driver and utility ver:16.0.1.1018_PV OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 INF driver ver:10.1.17968.8131_Public OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Intel Wireless Lan driver ver:20.50.0.4 OS Win 10 x 64 Date 2020-05-08 ダウンロード
説明 Intel Management Engine driver ver:12.0.2.1087_Corp OS Win 10 x 64 Date 2020-05-08 ダウンロード
バージョン BIOSの更新方法 / どうやってBIOSを更新する 説明 Date ダウンロード
バージョン 1.50 BIOSの更新方法 / どうやってBIOSを更新する BIOS 説明 1. Update audio codec
2. Update Intel microcode
3. Update LAN module
Date 2021-05-12 ダウンロード
バージョン 1.50 BIOSの更新方法 / どうやってBIOSを更新する DOS 説明 1. Update audio codec
2. Update Intel microcode
3. Update LAN module
Date 2021-05-12 ダウンロード
バージョン 1.50 BIOSの更新方法 / どうやってBIOSを更新する Windows 説明 1. Update audio codec
2. Update Intel microcode
3. Update LAN module
Date 2021-05-12 ダウンロード

この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。

説明 言語 Date ダウンロード
説明 User Manual 言語 English Date 2020-05-06 ダウンロード
説明 Jumpers and headers setting guide 言語 English Date 2020-05-06 ダウンロード
説明 RAID Installation Guide 言語 English Date 2020-05-06 ダウンロード
説明 Date ダウンロード
ダウンロード CPU Support List Date 2020-05-06 ダウンロード
